chint 180338 nb1 63 c40 2p 40a curva c 6ka interruttore magnetotermico bipolare

DESCRIZIONE TECNICA

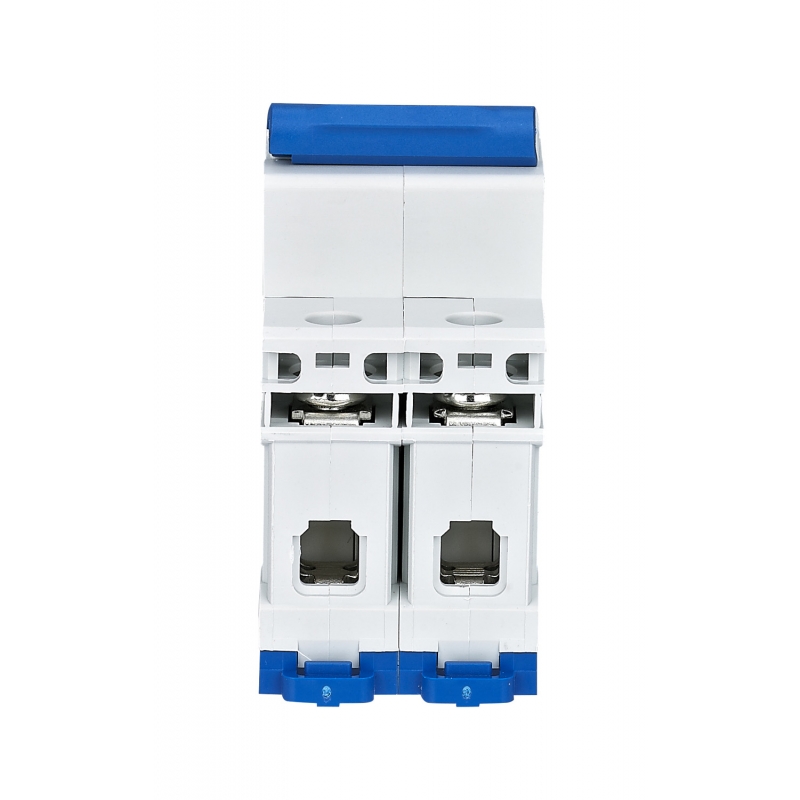

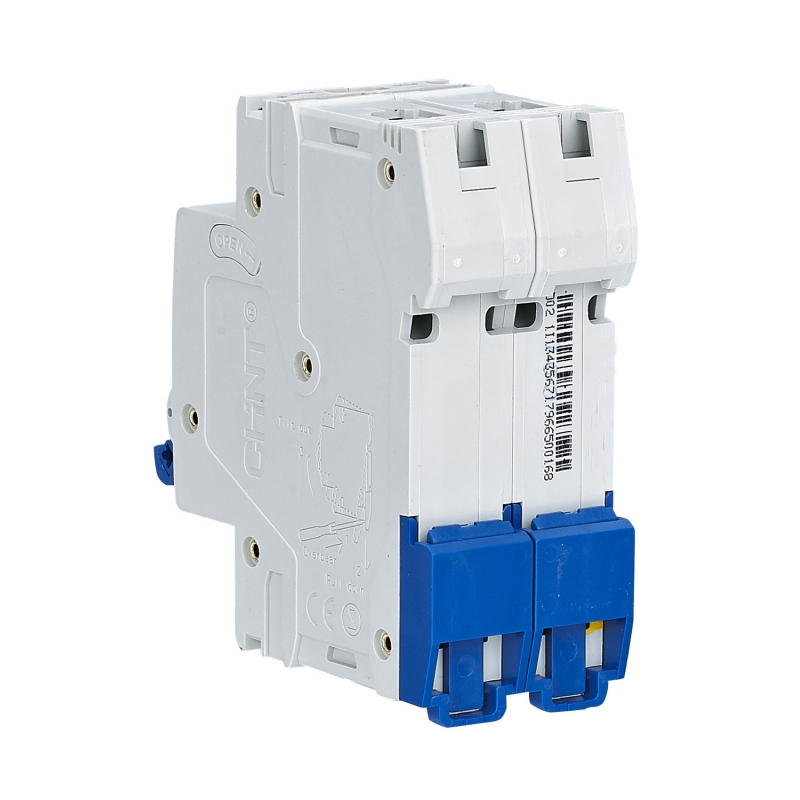

Interruttore magnetotermico CHINT codice 180338 della serie NB1 63, modello NB1 63 C40 2P 6, con corrente nominale di 40 A, 2 poli, curva di intervento C e potere di interruzione nominale di 6 kA. Il prodotto è destinato alla protezione dei circuiti elettrici contro sovraccarichi e cortocircuiti ed è indicato per applicazioni in ambito civile, terziario e industriale

Caratteristiche tecniche

Serie NB1 63
Codice CHINT 180338
Modello NB1 63 C40 2P 6
Numero di poli 2P
Corrente nominale In 40 A
Curva di intervento C
Tensione nominale Ue 400 Vac
Frequenza nominale 50 60 Hz
Tensione di isolamento Ui 500 Vac
Tensione di impulso Uimp 4 kV
Potere di interruzione nominale Icn 6 kA
Potere di interruzione estremo Icu 10 kA
Potere di interruzione nominale di servizio Ics 6 kA
Classe di limitazione 3
Potenza dissipata 10 W
Numero moduli DIN 2
Larghezza 36 mm
Grado di protezione IP20
Dimensioni 86 x 36 x 78 mm
Norma di riferimento IEC EN 60898 1
Utilizzabile in sistemi fino a 125 V in corrente continua

La curva C è indicata per la protezione di circuiti con correnti di spunto moderate. Il magnetotermico può essere utilizzato per linee di distribuzione, prese, illuminazione e altre utenze elettriche compatibili con una protezione da 40 A

Il dispositivo è installabile su guida DIN e può essere abbinato agli accessori della serie NB1 63, tra cui contatti ausiliari, contatti di allarme, bobina di sgancio, bobina di minima tensione e modulo differenziale NB1L 40
