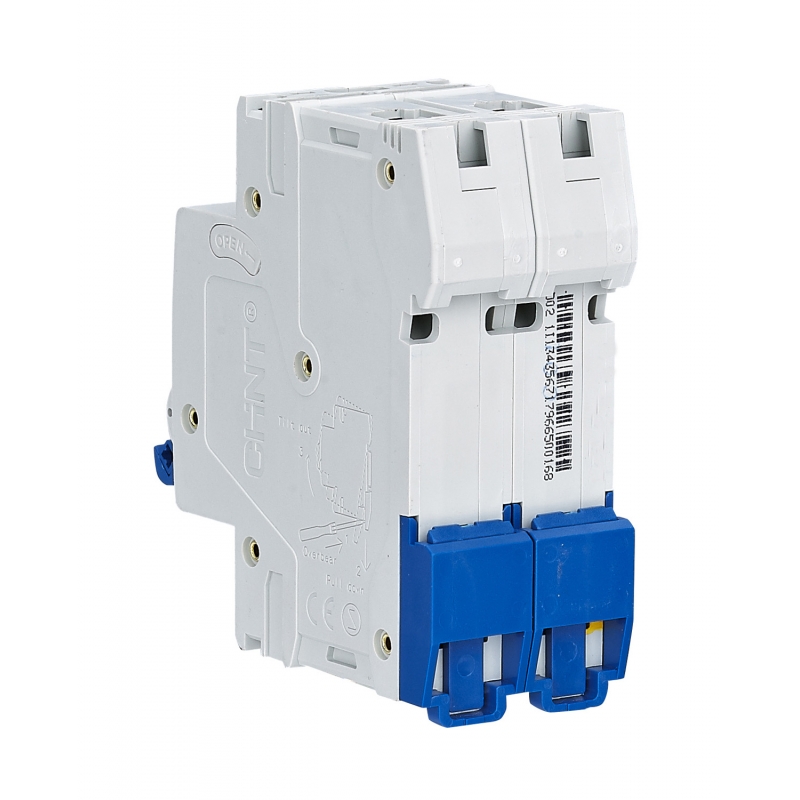

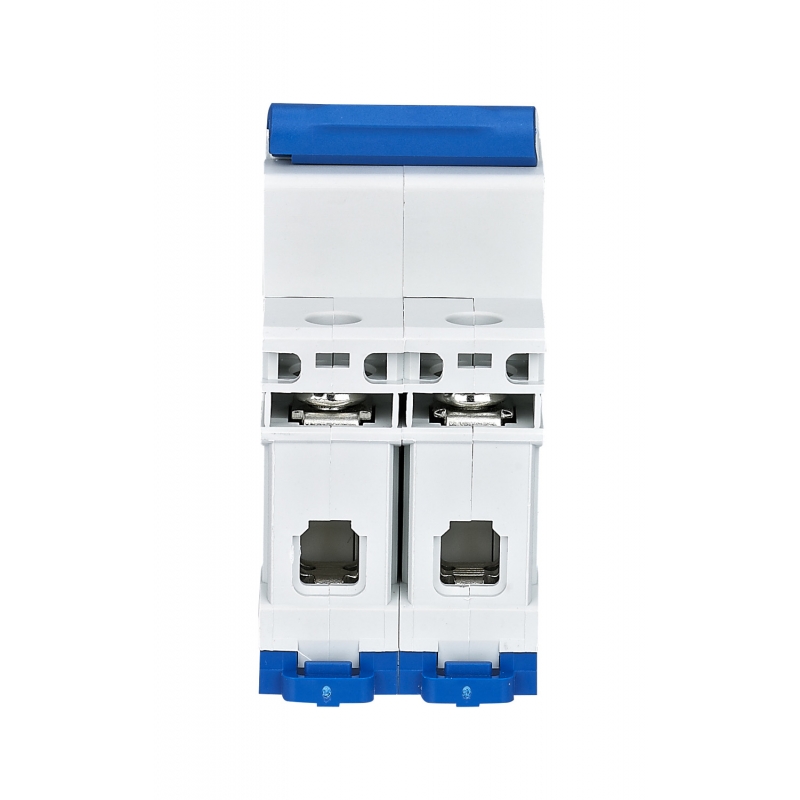

chint 180318 nb1 63 c16 2p 16a 6ka curva c interruttore magnetotermico automatico bipolare

DESCRIZIONE TECNICA

Interruttore magnetotermico CHINT codice 180318 della serie NB1 63, modello NB1 63 C16 2P 6, progettato per la protezione dei circuiti elettrici contro sovraccarichi e cortocircuiti

Caratteristiche tecniche

• Corrente nominale In: 16 A
• Numero poli: 2P
• Curva di intervento: C
• Potere di interruzione nominale Icn secondo EN 60898: 6 kA
• Tensione nominale: 230/400 V
• Frequenza: 50/60 Hz
• Tensione di isolamento Ui: 500 V
• Tensione di impulso Uimp: 4 kV
• Classe di limitazione energetica: 3
• Potenza dissipata: 5,8 W
• Numero moduli DIN: 2
• Grado di protezione: IP20
• Temperatura ambiente di funzionamento: da 5 °C a 40 °C
• Montaggio: guida DIN da 35 mm
• Sezione massima conduttore: 25 mm²
• Coppia di serraggio: 2,5 Nm
• Collegamento tramite cavo o barra collettrice
• Accessoriabile con contatti ausiliari, contatto di allarme, bobina di sgancio e bobina di minima tensione

La curva C rende questo magnetotermico particolarmente adatto alla protezione di circuiti con correnti di spunto moderate, come linee per prese, illuminazione, piccoli motori e utenze elettriche in ambito civile, terziario e industriale

Il dispositivo è installabile in quadri elettrici e sistemi di distribuzione terminale e consente la protezione dalle sovracorrenti secondo la norma IEC EN 60898 1.

La serie NB1 63INT è disponibile con diverse correnti nominali e curve di intervento per adattarsi alle differenti esigenze di protezione.
