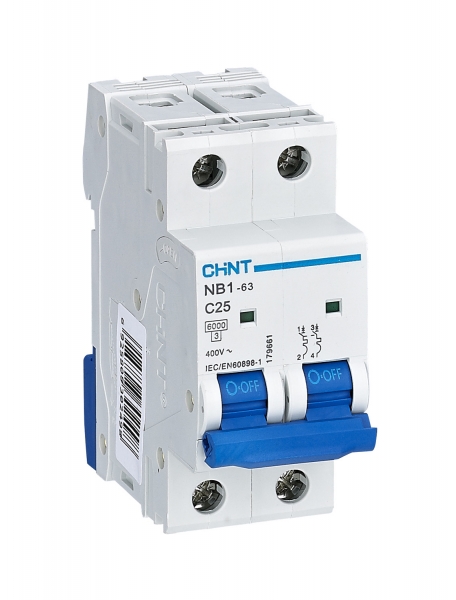

chint 180326 nb1 63 c25 2p 25a curva c 6ka interruttore magnetotermico bipolare

DESCRIZIONE TECNICA

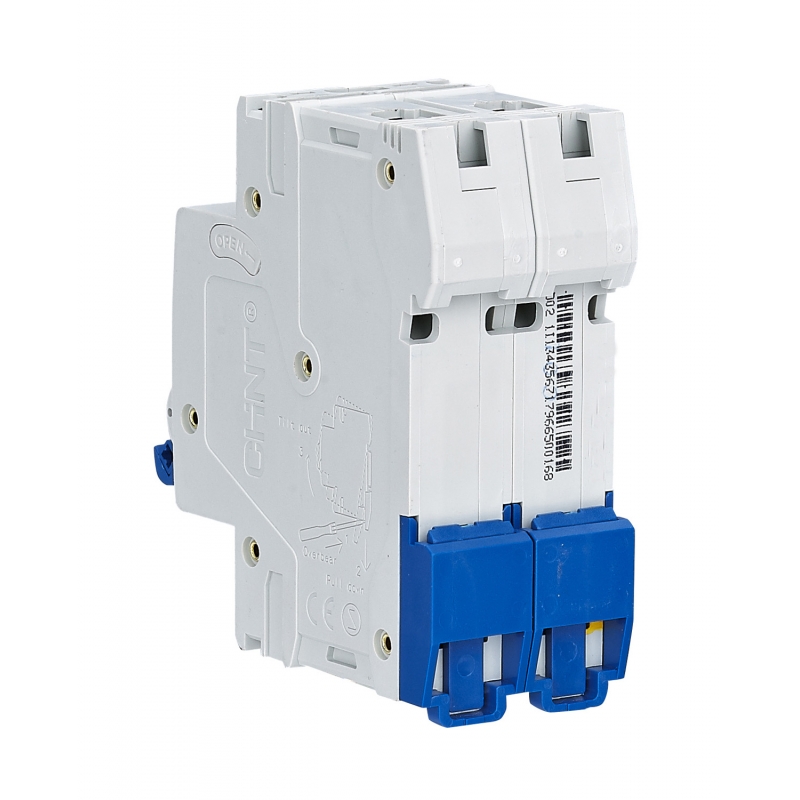

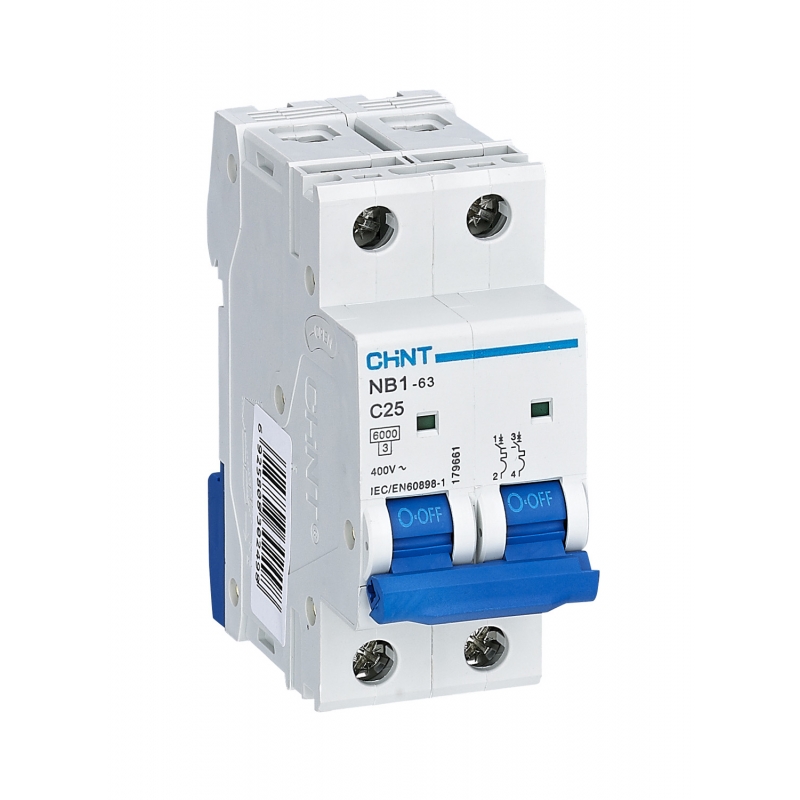

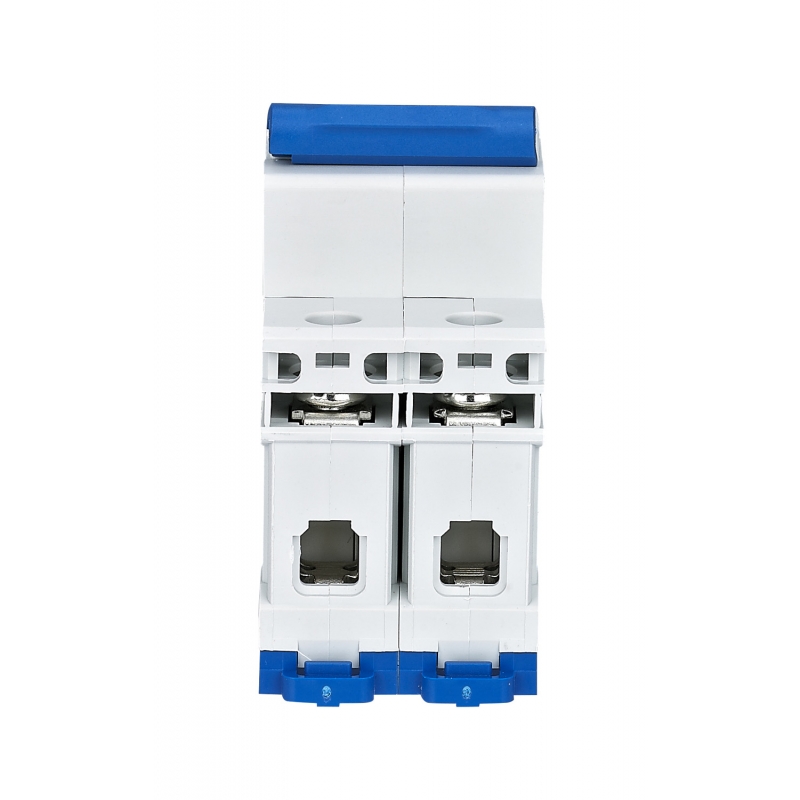

Interruttore magnetotermico CHINT codice 180326 della serie NB1 63, modello NB1 63 C25 2P 6, progettato per la protezione degli impianti elettrici contro sovraccarichi e cortocircuiti

Caratteristiche tecniche

Numero di poli 2P
Corrente nominale In 25 A
Curva di intervento C
Potere di interruzione nominale Icn 6 kA
Potere di interruzione estremo Icu 10 kA
Potere di interruzione nominale di servizio Ics 6 kA
Tensione nominale 230 400 Vac
Frequenza nominale 50 60 Hz
Tensione di isolamento Ui 500 Vac
Tensione di impulso Uimp 4 kV
Classe di limitazione 3
Potenza dissipata 7 W
Numero moduli DIN 2
Grado di protezione IP20
Dimensioni 86 x 36 x 78 mm
Norma di riferimento IEC EN 60898 1
Utilizzabile in sistemi fino a 125 V in corrente continua

La curva C rende il dispositivo adatto alla protezione di circuiti con correnti di spunto moderate, come linee di distribuzione, prese, illuminazione e diverse utenze elettriche. È indicato per installazioni civili, terziarie e industriali

Il magnetotermico CHINT NB1 63 può essere installato su guida DIN e utilizzato per la protezione delle linee contro le sovracorrenti. Il dispositivo è inoltre compatibile con accessori dedicati della serie, tra cui contatti ausiliari XF9, contatti di allarme XF9J, bobina di sgancio S9, bobina di minima tensione V9 e modulo differenziale NB1L 40

Il codice 180326 identifica specificamente la configurazione NB1 63 C25 2P 6 da 25 A, curva C, due poli e potere di interruzione di 6 kA
