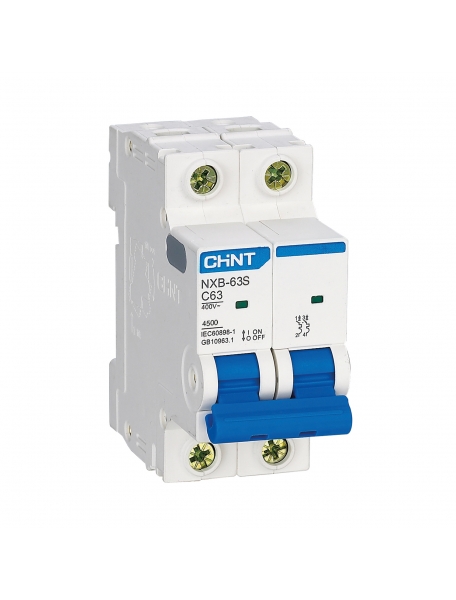

chint 296789 nxb-63s/c20 magnetotermico 2p 20A curva c 4,5ka 2 moduli din 400v

DESCRIZIONE

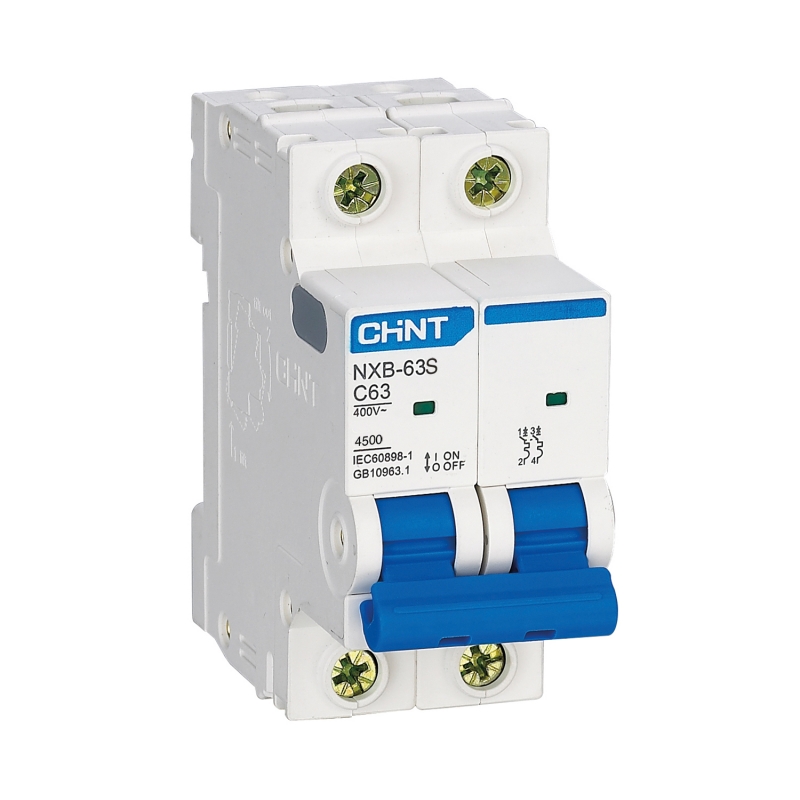

CHINT 296789 NXB-63S/C20 magnetotermico 2P 20A curva C

Il CHINT 296789 è un interruttore magnetotermico della serie NXB-63S, con configurazione 2P, corrente nominale di 20A e caratteristica di intervento curva C.

Il dispositivo dispone di un potere di interruzione nominale di 4,5kA, una tensione nominale di 400V AC e occupa 2 moduli DIN, con una larghezza di 36 mm. È progettato per la protezione dei circuiti elettrici dalle sovracorrenti, in particolare contro sovraccarichi e cortocircuiti nella distribuzione terminale.

Caratteristiche tecniche del prodotto

Marca: CHINT

Codice prodotto: 296789

Serie: NXB-63S

Modello: NXB-63S/C20-2P

Tipo: Interruttore magnetotermico

Configurazione: 2P

Corrente nominale: 20A

Curva di intervento: C

Potere di interruzione nominale: 4,5kA

Potere di interruzione estremo: 4500A

Potere di interruzione di servizio: 4500A

Tensione nominale: 400V AC

Frequenza: 50/60 Hz

Tensione di isolamento: 500V AC

Tensione di impulso: 4kV

Classe di limitazione: 3

Numero moduli DIN: 2

Larghezza: 36 mm

Grado di protezione: IP20

Norma di riferimento: IEC/EN 60898-1

Accessori abbinabili: Contatto ausiliario serie AX-X1, contatto di allarme serie AL-X1, bobine di sgancio serie SHT-X1 e bobine di minima tensione serie UVT-X1.

Moduli differenziali: Non accessoriabile con moduli differenziali.

La serie NXB-63S è destinata alla protezione dei circuiti dalle sovracorrenti e comprende versioni da 1A a 63A, con curva C e potere di interruzione di 4,5kA. Il modello 296789 è la versione 2P da 20A.
