chint 180324 nb1 63 c20 2p 20a curva c 6ka interruttore magnetotermico bipolare protezione sovraccarichi cortocircuiti

DESCRIZIONE TECNICA

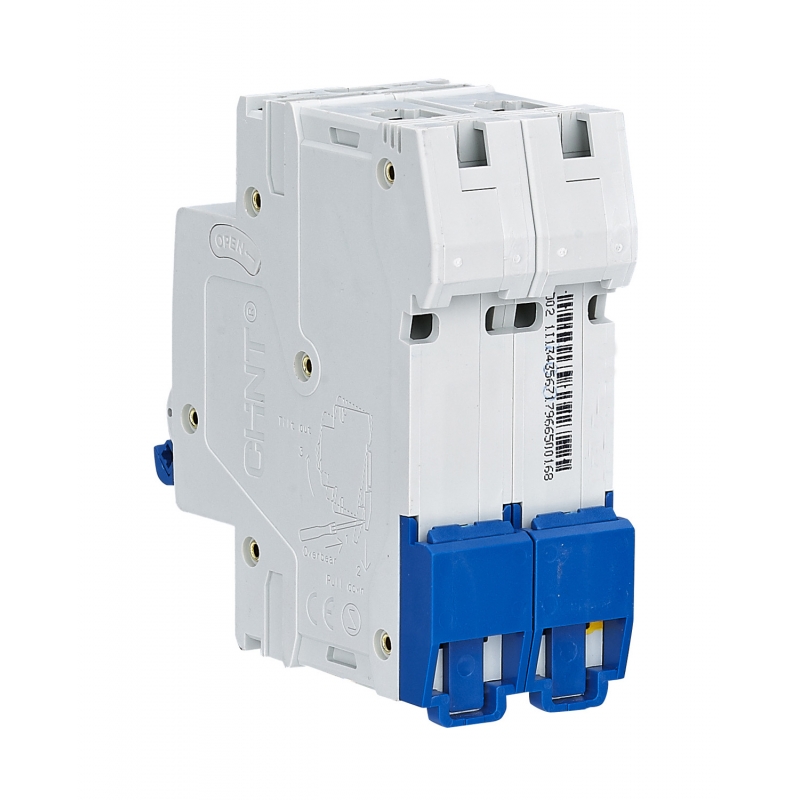

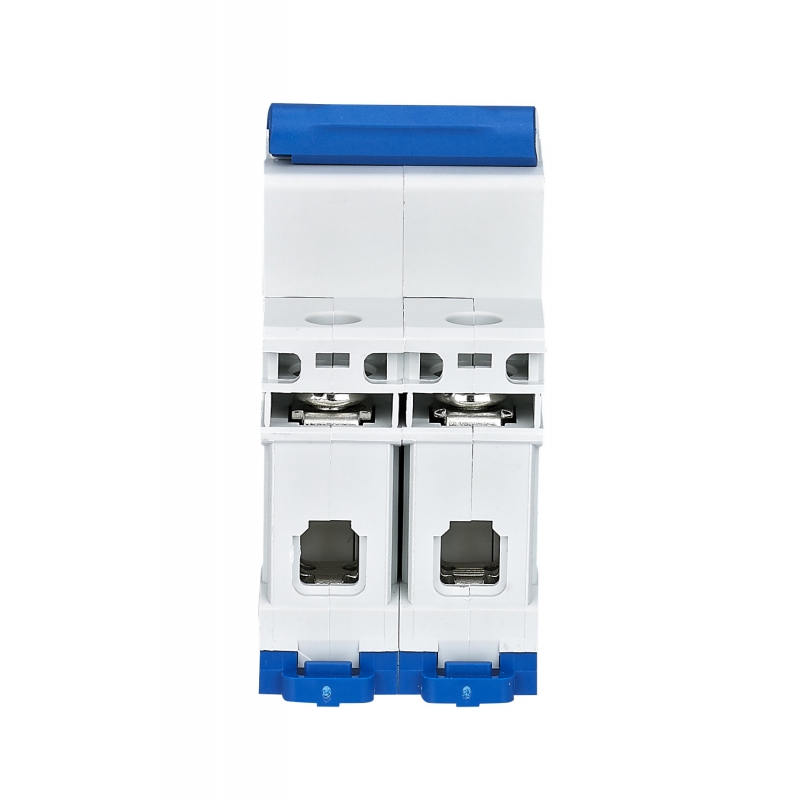

Interruttore magnetotermico CHINT codice 180324 serie NB1 63 modello NB1 63 C20 2P 6, con corrente nominale di 20 A, 2 poli, curva di intervento C e potere di interruzione nominale Icn di 6 kA

Il dispositivo è progettato per la protezione degli impianti elettrici contro sovraccarichi e cortocircuiti ed è indicato per applicazioni in ambito civile, terziario e industriale

Caratteristiche tecniche

Norma di riferimento IEC EN 60898 1
Numero di poli 2P
Corrente nominale In 20 A
Curva di intervento C
Tensione nominale 230 400 Vac
Frequenza nominale 50 60 Hz
Tensione di isolamento Ui 500 Vac
Tensione di impulso Uimp 4 kV
Potere di interruzione nominale Icn 6 kA
Potere di interruzione estremo Icu 10 kA
Potere di interruzione nominale di servizio Ics 6 kA
Classe di limitazione 3
Numero moduli DIN 2
Larghezza 36 mm
Grado di protezione IP20
Dimensioni 86 x 36 x 78 mm

La serie NB1 63 CHINT comprende interruttori magnetotermici da 1 a 63 A disponibili con curve B, C e D e differenti configurazioni di poli. Il modello 180324 è specificamente la versione 20 A curva C a 2 poli con potere di interruzione di 6 kA

La curva C è adatta alla protezione di circuiti elettrici con correnti di spunto moderate, rendendo il dispositivo indicato per linee di distribuzione, prese, illuminazione e diverse utenze elettriche

L'interruttore può essere installato su guida DIN e può essere abbinato agli accessori CHINT della serie NB1 63, tra cui contatti ausiliari, contatti di allarme, bobina di sgancio, bobina di minima tensione e modulo differenziale compatibile
