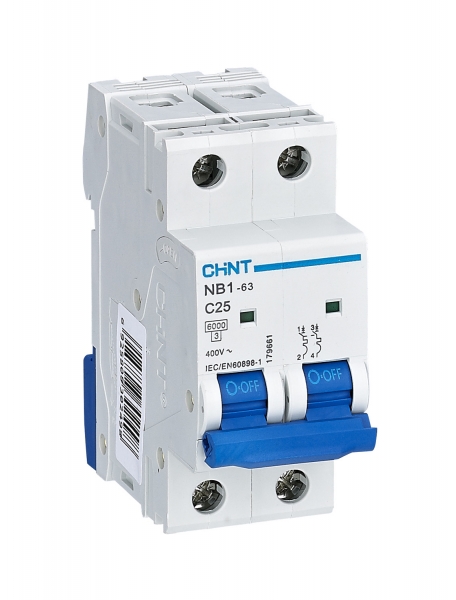

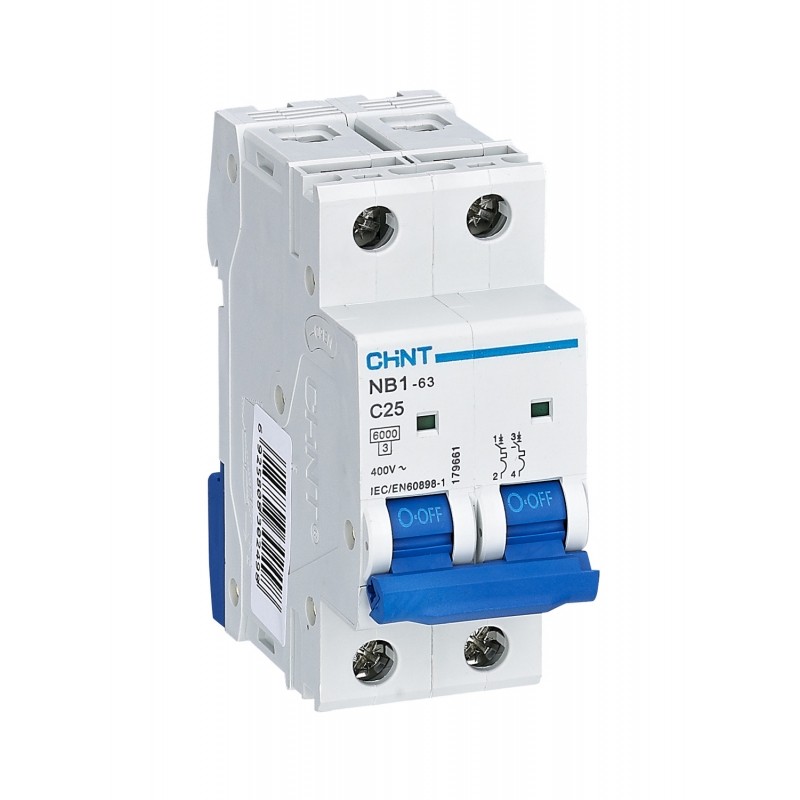

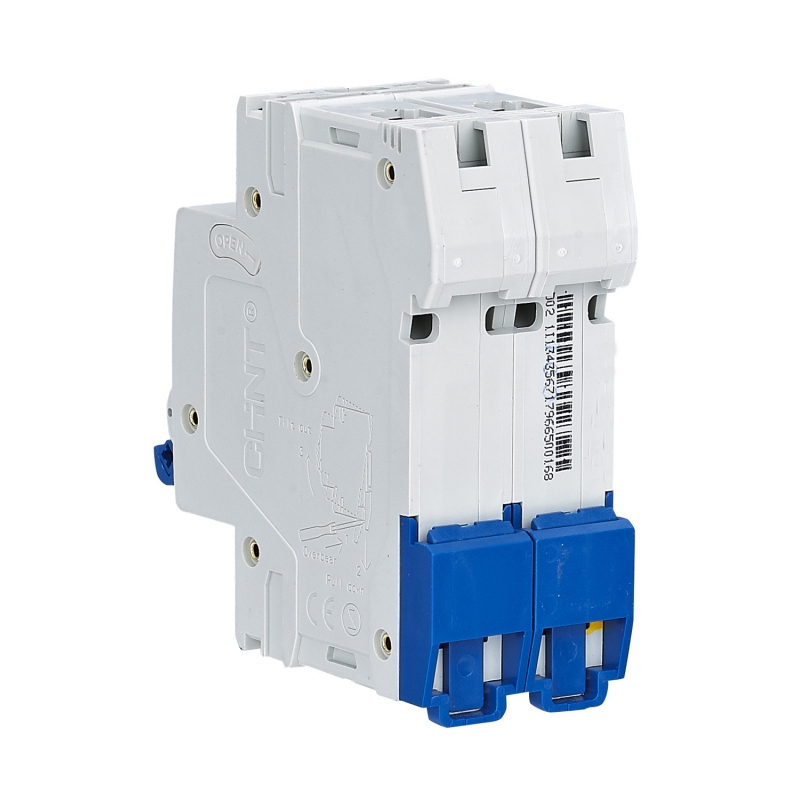

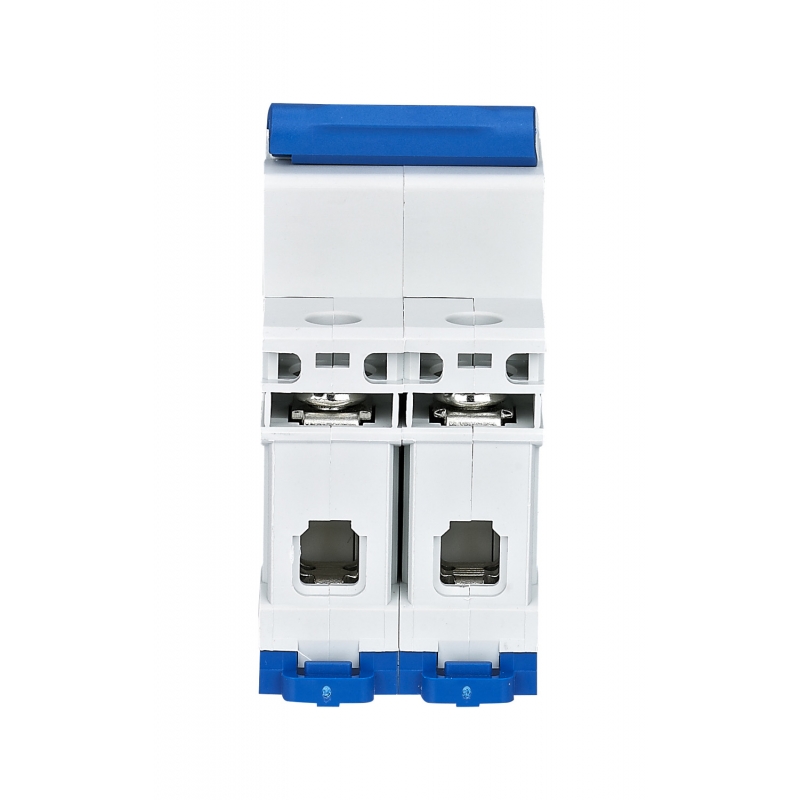

chint 180315 nb1 63 c10 2p 10a 6ka curva c interruttore magnetotermico automatico bipolare

Interruttore magnetotermico chint 180315 nb1 63 c10 2p 6, progettato per la protezione dei circuiti elettrici contro sovraccarichi e cortocircuiti. Il dispositivo è caratterizzato da 2 poli, corrente nominale 10a, curva di intervento c e potere di interruzione nominale 6ka, con tensione nominale di 400 vac e frequenza 50/60 hz

Caratteristiche tecniche

• Serie: nb1 63
• Codice chint:180315
• Modello: nb1 63/c10 2p 6
• Numero poli: 2p
• Corrente nominale: 10a
• Curva di intervento: c
• Tensione nominale: 400 vac
• Frequenza: 50/60 hz
• Potere di interruzione nominale icn: 6ka
• Potere di interruzione estremo icu: 10ka
• Potere di interruzione di servizio ics: 6ka
• Tensione di isolamento ui: 500 vac
• Tensione di impulso uimp: 4kv
• Classe di limitazione: 3
• Potenza dissipata: 3,8 w
• Numero moduli din: 2
• Larghezza: 36 mm
• Norma di riferimento: iec/en 60898 1

La curva c rende questo interruttore adatto alla protezione di circuiti nei quali possono essere presenti correnti di spunto superiori rispetto alle utenze esclusivamente resistive. La configurazione bipolare consente l'interruzione dei due poli del circuito, mentre l'ingombro di 2 moduli DIN permette un'installazione ordinata all'interno dei quadri elettrici

Il chint 180315 è indicato per applicazioni di distribuzione elettrica in ambito civile, terziario e industriale, dove è necessaria la protezione dalle sovracorrenti
