chint 180347 nb1 63 c63 2p 63a curva c 6ka interruttore magnetotermico bipolare

DESCRIZIONE TECNICA

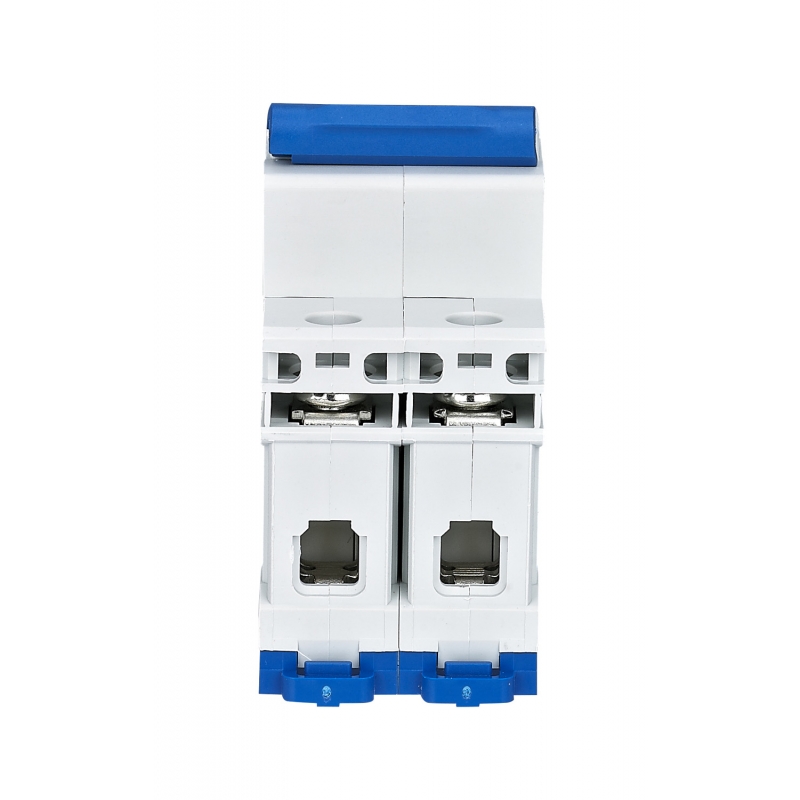

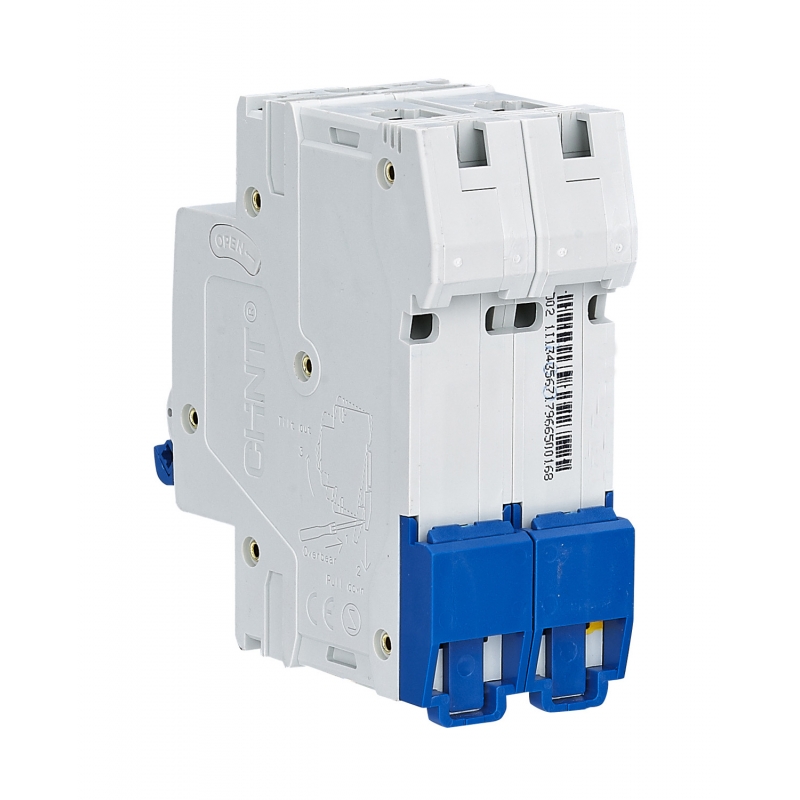

Interruttore magnetotermico CHINT codice 180347 della serie NB1 63, modello NB1 63 C63 2P 6, con corrente nominale di 63 A, 2 poli, curva di intervento C e potere di interruzione nominale di 6 kA

Il dispositivo è progettato per la protezione dei circuiti elettrici contro sovraccarichi e cortocircuiti e per l'isolamento del circuito. È indicato per impianti di distribuzione terminale in ambito civile, terziario e industriale

Serie NB1 63
Codice CHINT 180347
Modello NB1 63 C63 2P 6
Numero di poli 2P
Corrente nominale In 63 A
Curva di intervento C
Tensione nominale Ue 230 400 V AC
Frequenza nominale 50 60 Hz
Tensione di isolamento Ui 500 V
Tensione di impulso Uimp 4 kV
Potere di interruzione nominale Icn 6 kA
Potere di interruzione di servizio Ics 6 kA
Classe di limitazione 3
Numero moduli DIN 2
Larghezza 36 mm
Grado di protezione IP20
Norma di riferimento IEC EN 60898 1
Montaggio su guida DIN TH35

La curva C è adatta alla protezione di circuiti con correnti di spunto moderate e consente l'impiego del dispositivo in linee di distribuzione, prese, utenze elettriche e circuiti con carichi misti

Il magnetotermico NB1 63 può essere installato in quadri elettrici su guida DIN e protegge l'impianto dalle condizioni di sovraccarico e cortocircuito. La serie dispone inoltre di accessori compatibili per ampliare le funzioni di controllo e protezione
