chint 203335 nb1l1/c16 magnetotermico differenziale 1p+n 16A curva c tipo a 30ma 4,5ka 2 moduli din

DESCRIZIONE

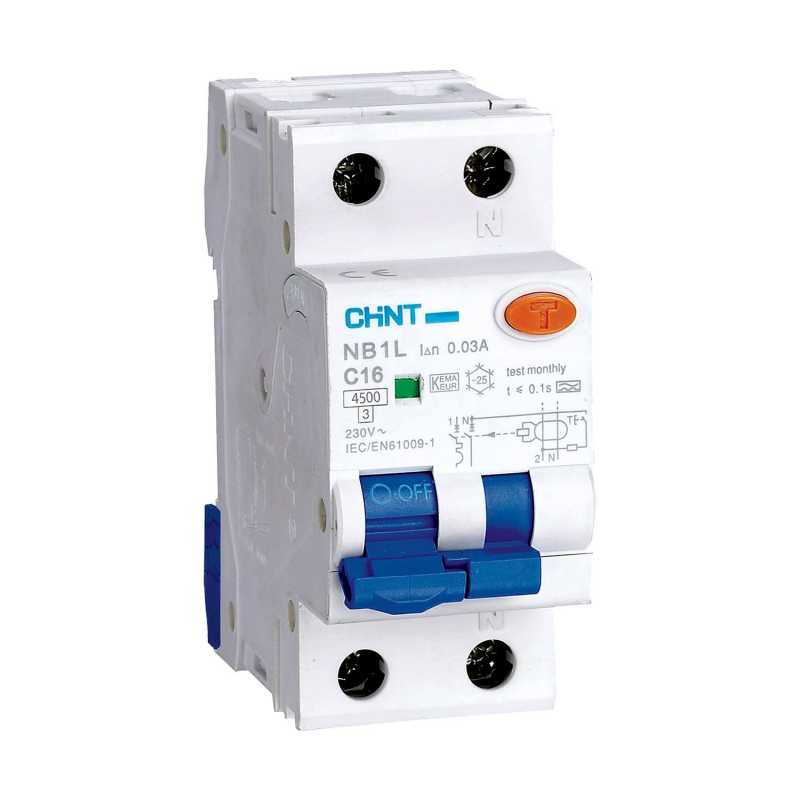

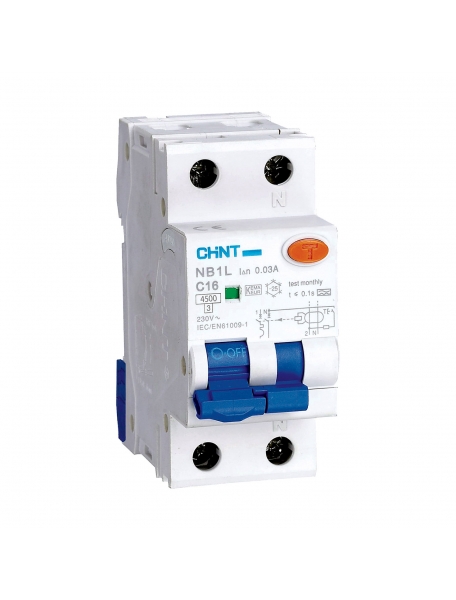

CHINT 203335 NB1L1/C16 magnetotermico differenziale 1P+N 16A

Il CHINT 203335 è un interruttore magnetotermico differenziale della serie NB1L1, con configurazione 1P+N, corrente nominale di 16A, curva di intervento C e caratteristica differenziale Tipo A.

Il dispositivo integra in un unico apparecchio la protezione magnetotermica contro sovraccarichi e cortocircuiti e la protezione differenziale con sensibilità di 30mA. È adatto alla protezione delle linee in applicazioni civili, terziarie e industriali e occupa 2 moduli DIN, pari a 36 mm.

Caratteristiche tecniche del prodotto

Marca: CHINT

Codice prodotto: 203335

Serie: NB1L1

Modello: NB1L1/C16-1PN-4,5-A30

Tipo: Interruttore magnetotermico differenziale

Configurazione: 1P+N

Corrente nominale: 16A

Curva di intervento: C

Caratteristica differenziale: Tipo A

Sensibilità differenziale: 30mA

Potere di interruzione nominale: 4,5kA

Potere di interruzione estremo: 6kA

Potere di interruzione di servizio: 4,5kA

Tensione nominale: 230V AC

Frequenza: 50/60 Hz

Tensione di isolamento: 500V AC

Tensione di impulso: 6kV

Potenza dissipata: 4,9W

Numero moduli DIN: 2

Larghezza: 36 mm

Grado di protezione: IP20

Dimensioni: 86 × 36 × 77 mm

Norma di riferimento: IEC/EN 61009-1

Accessori abbinabili: Contatti ausiliari serie XF9, contatti di allarme serie XF9J, bobina di sgancio serie S9 e bobina di minima tensione serie V9.

Il CHINT 203335 è quindi una soluzione completa per la protezione di una linea elettrica, combinando in un unico dispositivo la protezione magnetotermica e differenziale, con configurazione 1P+N, 16A, Tipo A, 30mA e installazione su guida DIN.
