chint 190239 nbh8-40/c32 magnetotermico compatto 1p+n 32A curva c 4,5ka 1 modulo din

DESCRIZIONE

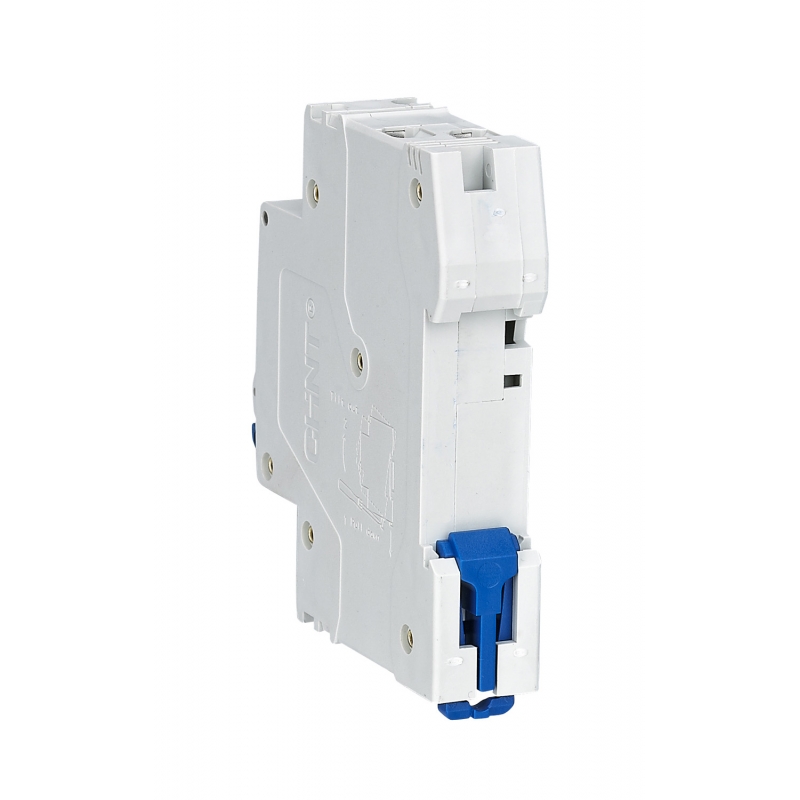

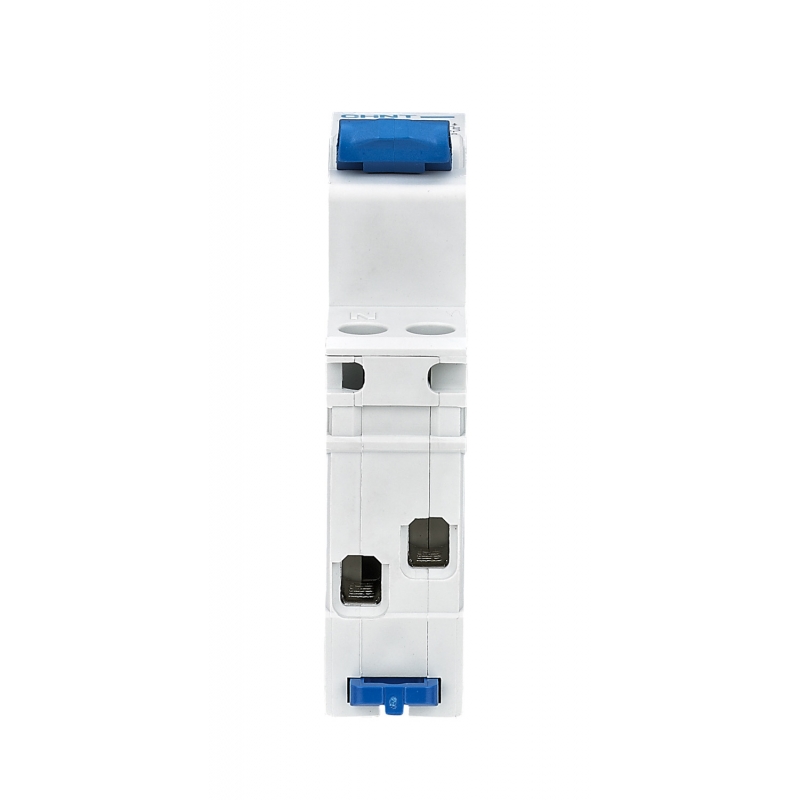

CHINT 190239 NBH8-40/C32-1PN-4,5 magnetotermico compatto 1P+N 32A

Il CHINT 190239 è un interruttore magnetotermico compatto della serie NBH8-40, in configurazione 1P+N, con corrente nominale di 32A e caratteristica di intervento curva C.

Il dispositivo dispone di un potere di interruzione di 4,5kA, una tensione nominale di 230V AC e occupa solamente 1 modulo DIN, con larghezza di 18 mm. È progettato per la protezione dei circuiti elettrici dalle sovracorrenti, in particolare contro sovraccarichi e cortocircuiti nella distribuzione terminale.

Caratteristiche tecniche del prodotto

Marca: CHINT

Codice prodotto: 190239

Serie: NBH8-40

Modello: NBH8-40/C32-1PN-4,5

Tipo: Interruttore magnetotermico compatto

Configurazione: 1P+N

Corrente nominale: 32A

Curva di intervento: C

Potere di interruzione nominale: 4,5kA

Potere di interruzione estremo: 4,5kA

Potere di interruzione di servizio: 4,5kA

Tensione nominale: 230V AC

Frequenza: 50/60 Hz

Tensione di isolamento: 500V AC

Tensione di impulso: 4kV

Classe di limitazione: 3

Potenza dissipata: 4W

Numero moduli DIN: 1

Larghezza: 18 mm

Grado di protezione: IP20

Dimensioni: 86 × 18 × 76 mm

Norma: IEC/EN 60898-1

Accessori abbinabili: Contatti ausiliari serie XF9, contatti di allarme serie XF9J, bobina di sgancio serie S9 e bobina di minima tensione serie V9.

Blocchi differenziali: Non accoppiabile a blocchi differenziali.

La serie NBH8-40 è progettata per occupare lo spazio di un solo modulo DIN, offrendo una soluzione compatta per la protezione dei circuiti nella distribuzione terminale. Il modello 190239 è la versione 32A curva C con potere di interruzione 4,5kA.
