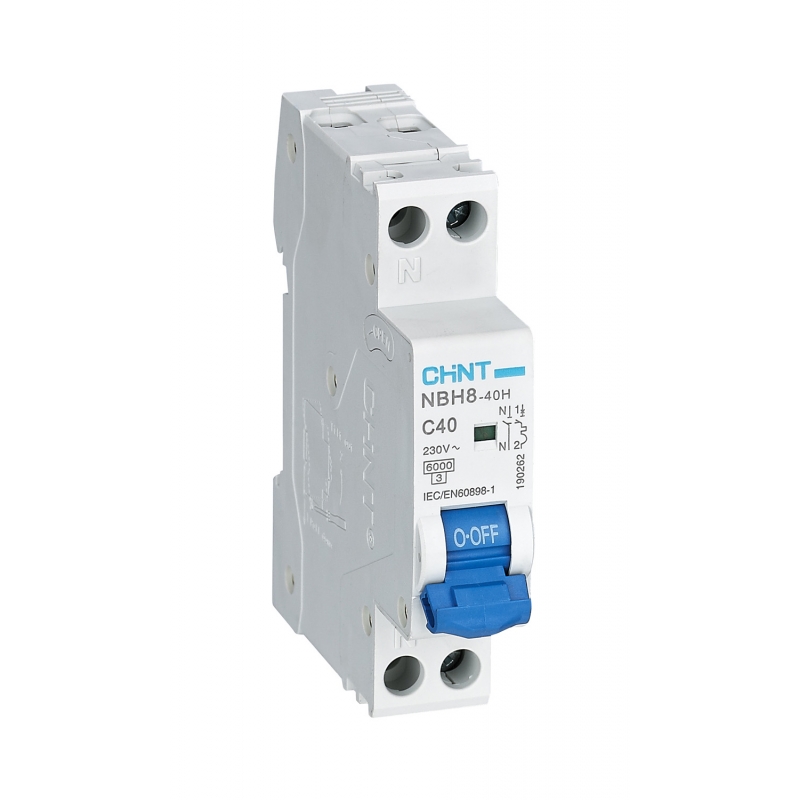

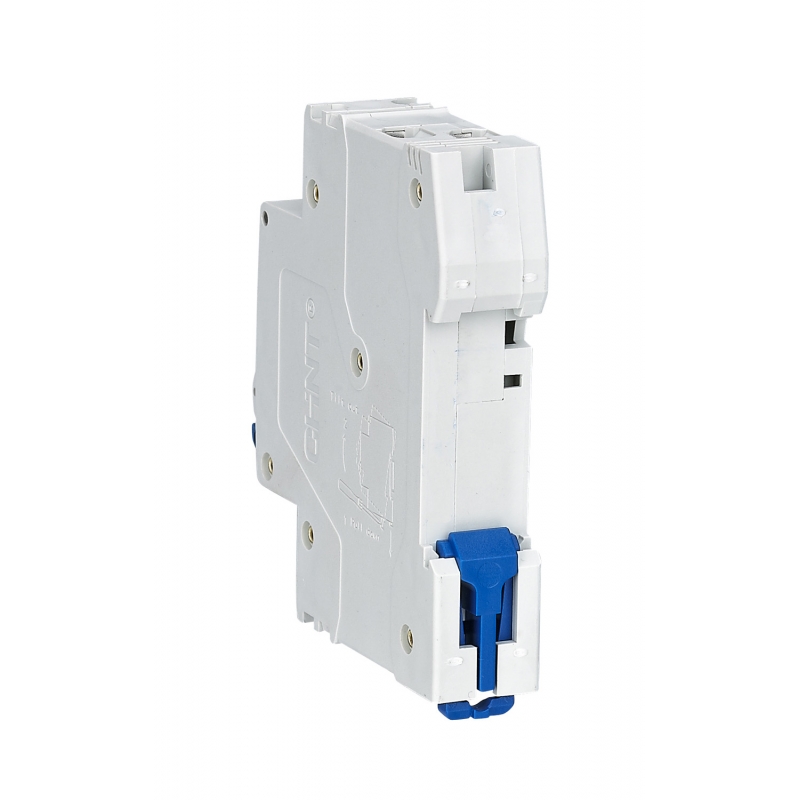

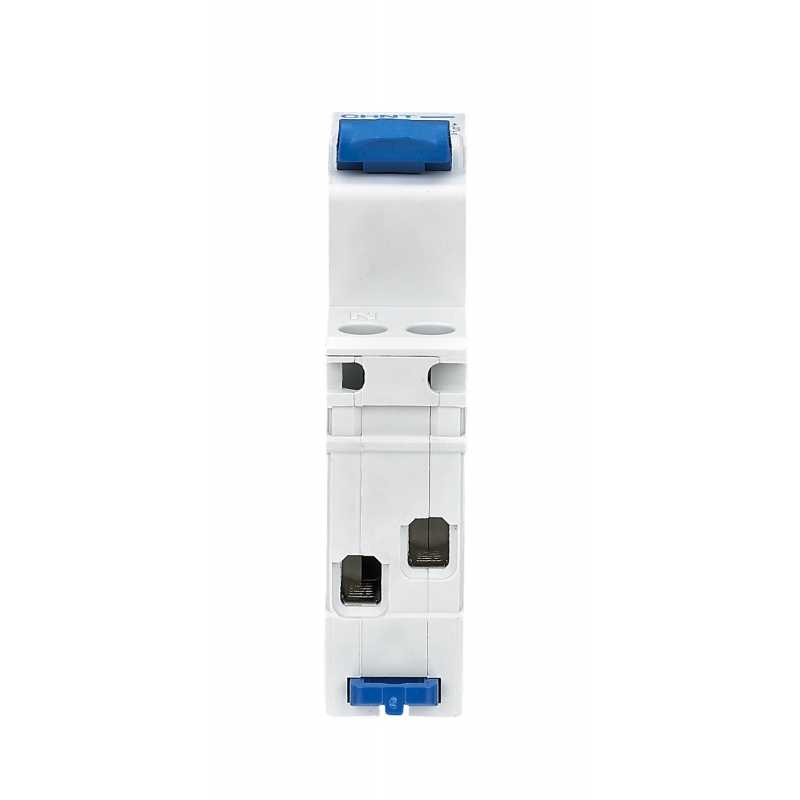

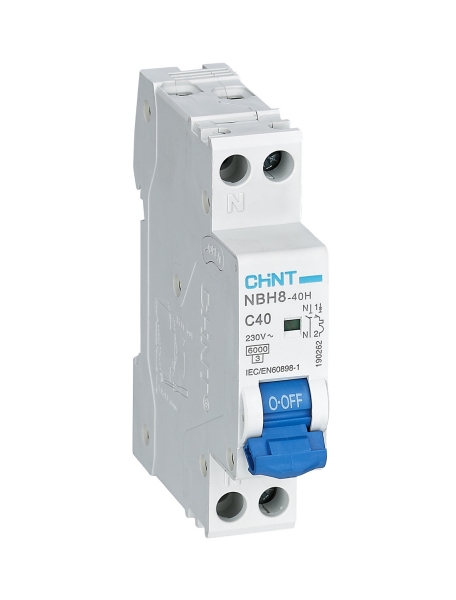

chint 190262 nbh8 40h c40 1pn 6 interruttore magnetotermico 1p+n 40a curva c 6ka 1 modulo din

DESCRIZIONE TECNICA

Interruttore magnetotermico compatto Chint 190262 serie NBH8 40H modello NBH8 40H C40 1PN 6, progettato per la protezione dei circuiti elettrici contro sovraccarichi e cortocircuiti

Il dispositivo presenta una configurazione 1P+N, corrente nominale di 40A, curva di intervento C e potere di interruzione di 6kA, con tensione nominale di 230V AC

Il formato compatto consente l installazione su guida DIN occupando un solo modulo da 18 mm, permettendo di ottimizzare lo spazio all interno del quadro elettrico

Il Chint 190262 è conforme alla norma IEC EN 60898 1 ed è indicato per applicazioni di distribuzione terminale e protezione dei circuiti elettrici

CARATTERISTICHE TECNICHE

Marca Chint
Codice prodotto 190262
Serie NBH8 40H
Modello NBH8 40H C40 1PN 6
Configurazione 1P+N
Corrente nominale 40A
Curva di intervento C
Potere di interruzione 6kA
Tensione nominale 230V AC
Tensione di isolamento 500V AC
Tensione di impulso 4kV
Frequenza 50 60Hz
Classe di limitazione 3
Larghezza 1 modulo DIN 18 mm
Grado di protezione IP20
Dimensioni 86 x 18 x 76 mm
Norma IEC EN 60898 1
Codice EAN 6925808308773

La serie NBH8 40H può essere completata con contatti ausiliari XF9, contatti di allarme XF9J, bobina di sgancio S9 e bobina di minima tensione V9
