chint 190256 nbh8-40h/c6-1pn-6 interruttore magnetotermico 1p+n 6a curva c 6ka 1 modulo

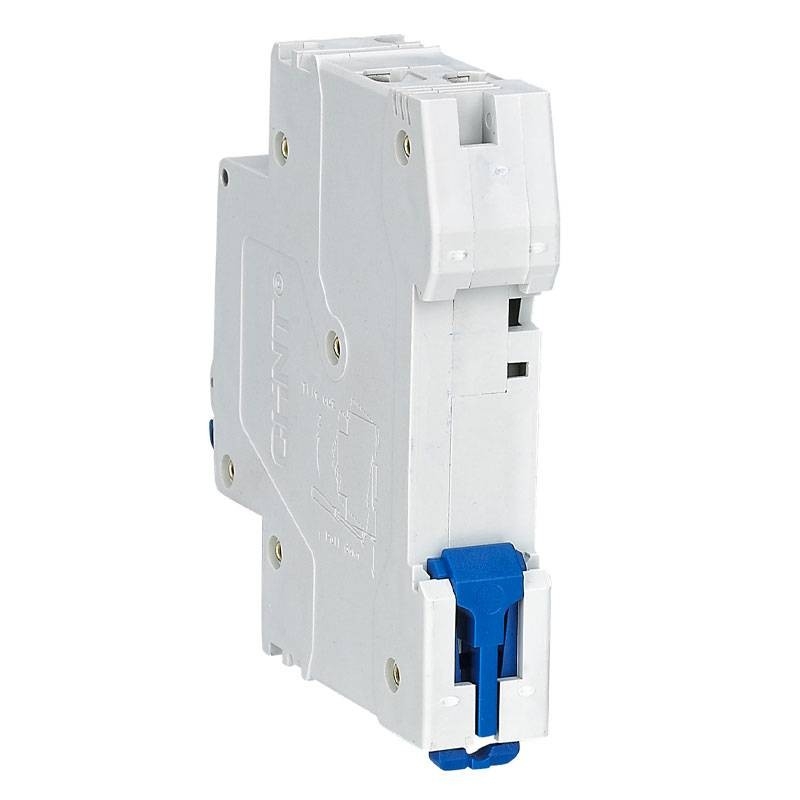

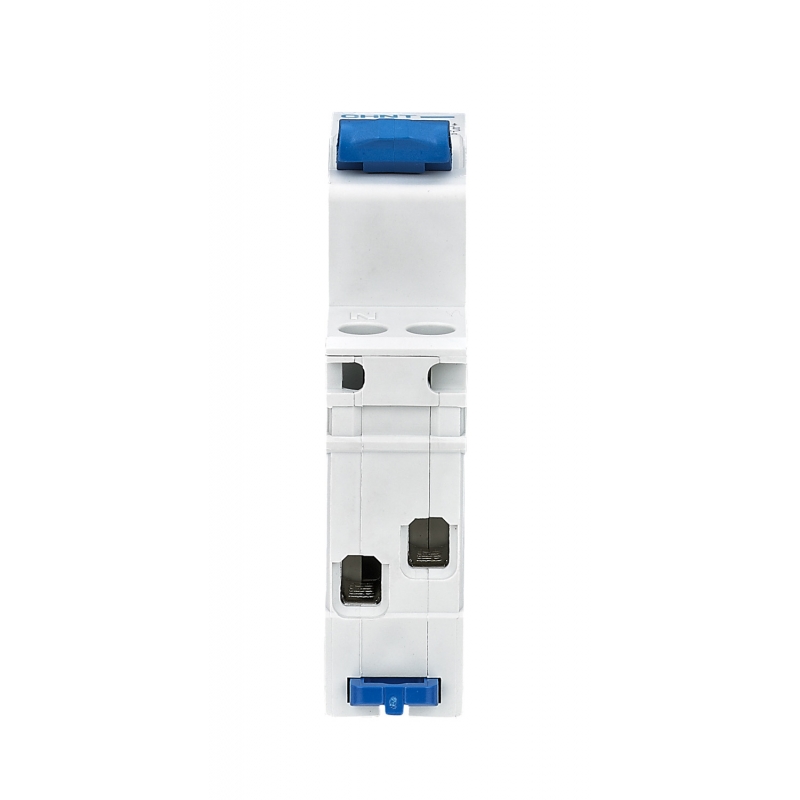

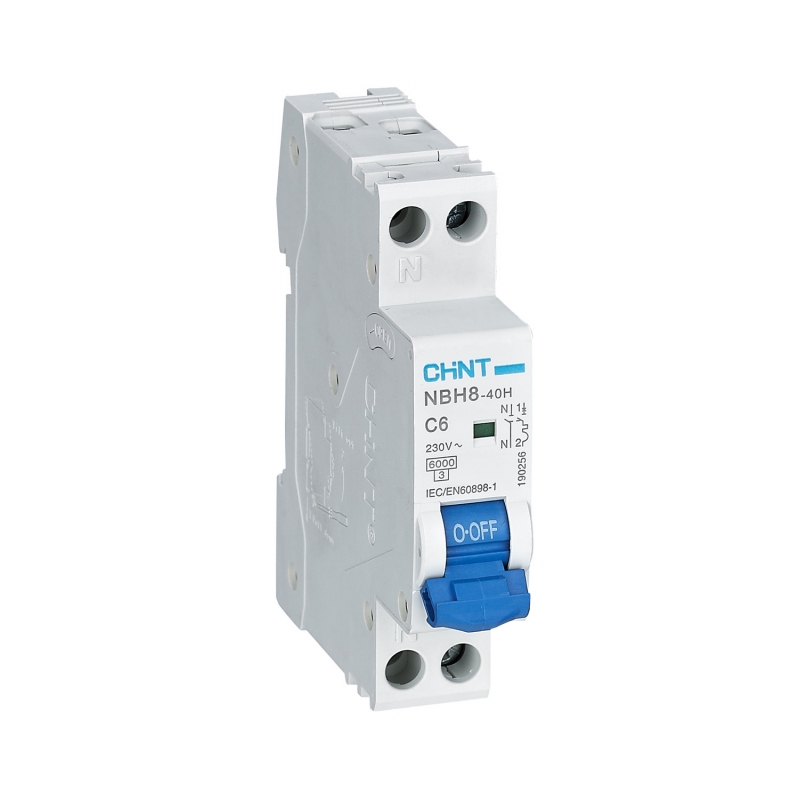

Interruttore magnetotermico compatto CHINT 190256 serie NBH8-40H, modello NBH8-40H/C6-1PN-6, progettato per la protezione dei circuiti elettrici dalle sovracorrenti, dai sovraccarichi e dai cortocircuiti negli impianti di distribuzione terminale.

Il magnetotermico è in configurazione 1P+N, con corrente nominale 6A e caratteristica di intervento curva C. Il potere di interruzione nominale è di 6 kA, mentre la tensione nominale è di 230 Vac. Grazie al design compatto occupa solamente 1 modulo DIN da 18 mm, consentendo di ottimizzare lo spazio all'interno del quadro elettrico.

Il CHINT NBH8-40H 190256 è conforme alla norma IEC/EN 60898-1 e dispone di grado di protezione IP20. La serie prevede il cablaggio con neutro a sinistra e permette l'ingresso della linea dall'alto o dal basso.

Caratteristiche tecniche:

• Marca: CHINT
• Codice prodotto: 190256
• Serie: NBH8-40H
• Modello: NBH8-40H/C6-1PN-6
• Tipo: interruttore magnetotermico compatto
• Poli: 1P+N
• Corrente nominale: 6A
• Curva di intervento: C
• Potere di interruzione: 6 kA
• Tensione nominale: 230 Vac
• Frequenza: 50/60 Hz
• Larghezza: 1 modulo DIN, 18 mm
• Norma: IEC/EN 60898-1
• Grado di protezione: IP20
• Codice EAN: 6925808308711

Il dispositivo può essere abbinato agli accessori CHINT previsti per la serie, tra cui contatti ausiliari XF9, contatti di allarme XF9J, bobina di sgancio S9 e bobina di minima tensione V9. Non è invece accoppiabile a blocchi differenziali.

CHINT 190256 è quindi una soluzione compatta per la protezione magnetotermica di circuiti elettrici a 6A, particolarmente indicata quando è necessario contenere l'ingombro nel quadro elettrico mantenendo un potere di interruzione di 6 kA.
