chint 190238 nbh8-40/c25 magnetotermico compatto 1p+n 25a curva c 4,5ka 1 modulo din

DESCRIZIONE COMPLETA DETTAGLIATA

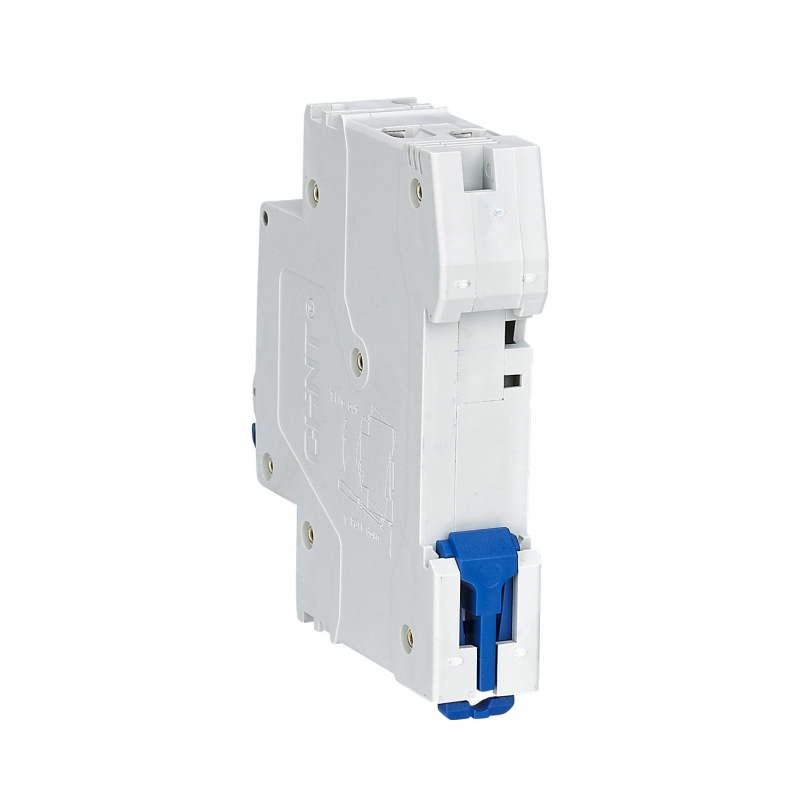

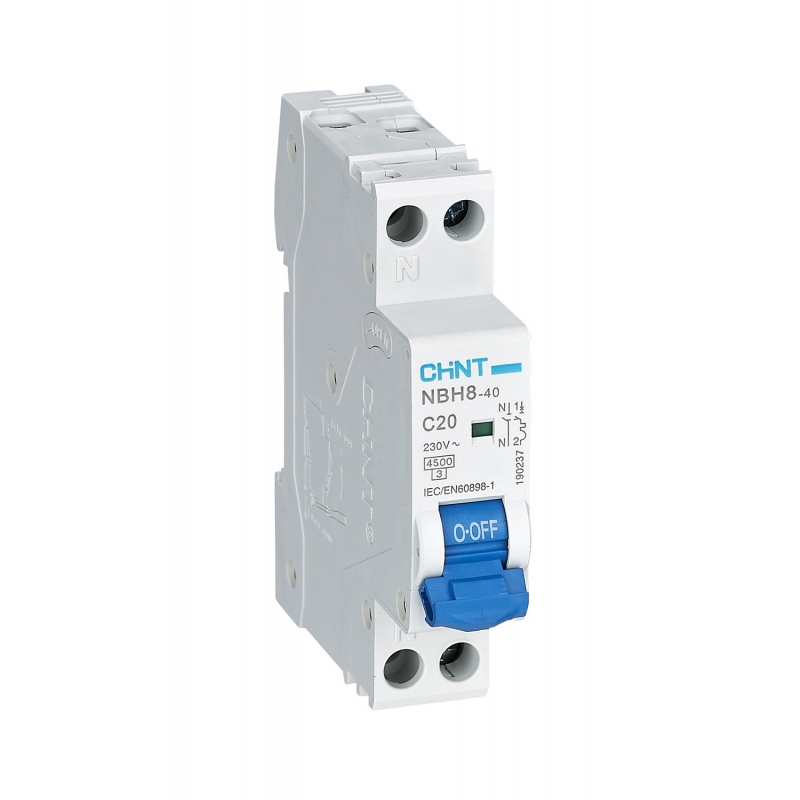

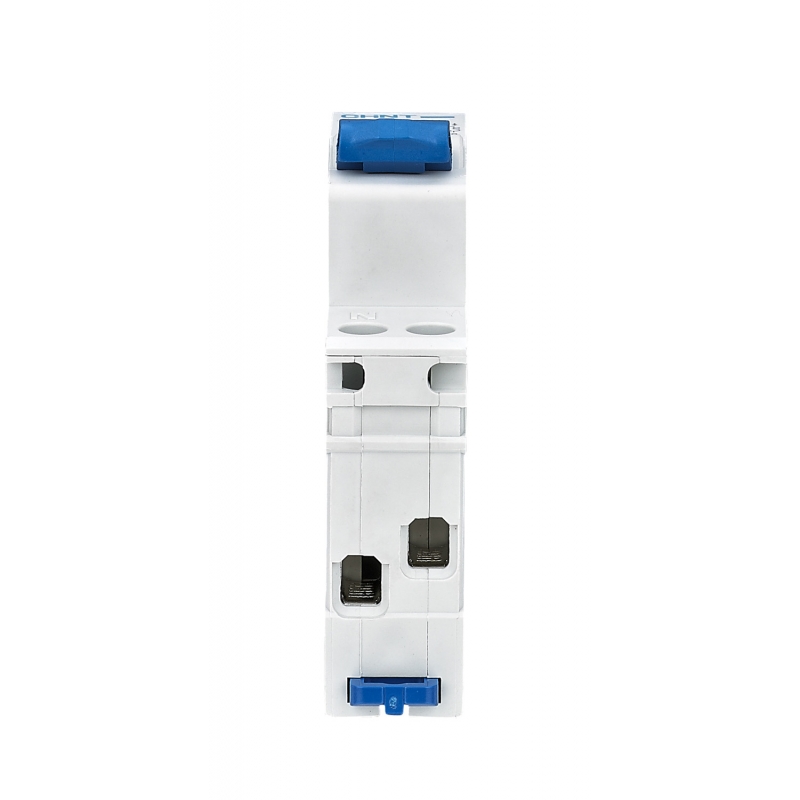

CHINT 190238 NBH8-40/C25-1PN-4,5 magnetotermico compatto 1P+N 25A

Il CHINT 190238 è un interruttore magnetotermico compatto della serie NBH8-40, in configurazione 1P+N, con corrente nominale di 25A e caratteristica di intervento curva C.

Il dispositivo dispone di un potere di interruzione di 4,5kA, una tensione nominale di 230V AC e occupa solamente 1 modulo DIN, con larghezza di 18 mm. È progettato per la protezione dei circuiti elettrici dalle sovracorrenti, in particolare contro sovraccarichi e cortocircuiti.

Caratteristiche tecniche del prodotto

Marca: CHINT

Codice prodotto: 190238

Serie: NBH8-40

Modello: NBH8-40/C25-1PN-4,5

Tipo: Interruttore magnetotermico compatto

Configurazione: 1P+N

Corrente nominale: 25A

Curva di intervento: C

Potere di interruzione: 4,5kA

Tensione nominale: 230V AC

Frequenza: 50/60 Hz

Tensione di isolamento: 500V AC

Tensione di impulso: 4kV

Classe di limitazione: 3

Numero moduli DIN: 1

Larghezza: 18 mm

Grado di protezione: IP20

Dimensioni: 86 × 18 × 76 mm

Norma: IEC/EN 60898-1

La serie NBH8-40 è caratterizzata dal formato compatto 1P+N in un solo modulo DIN, permettendo di ottimizzare lo spazio disponibile all'interno dei quadri elettrici. Il CHINT 190238 è la versione da 25A curva C con potere di interruzione di 4,5kA.
