Descrizione

Cavo per collegamenti citofonici e videocitofonici per impianti Due Fili Elvox.Composto da guaina ed isolante in materiale termoplastico atossico LSZH, e da 2 conduttori twistati da 1mm2, in matassa da 500 m.Risponde alla normativa CEI 20-22 III Cat D CEI EN 50266-2-4. E' previsto l'utilizzo del LSZH negli impianti in locali in cui la normativa richiede bassissima emissione di fumi e zero emissione di alogeni in caso di incendio.Diametro esterno: 7,6 mm. Temperatura di esercizio: - 25°C / + 70°C. Grado di isolamento: 600/1000 V Adatto alla posa interna fissa su muratura e strutture metalliche, in aria su passerelle, canalette o tubazioni, dove previsto dalla normativa vigente sui locali con grado di affollamento. Adatto alla posa interrata in tubazione asciutta o con capacità di drenaggio (max 24h bagnato). NON deve essere interrato direttamente

Matassa da 500 metri

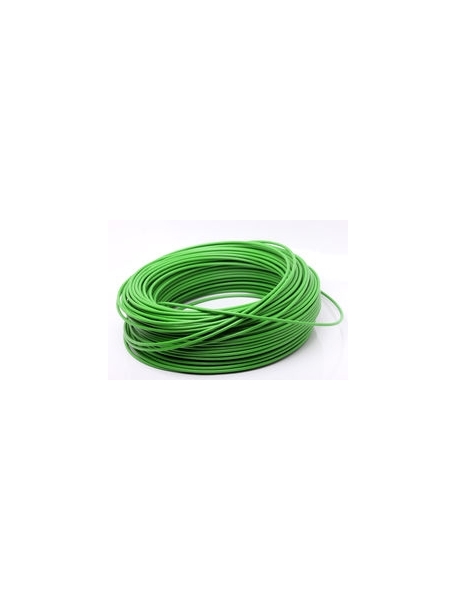

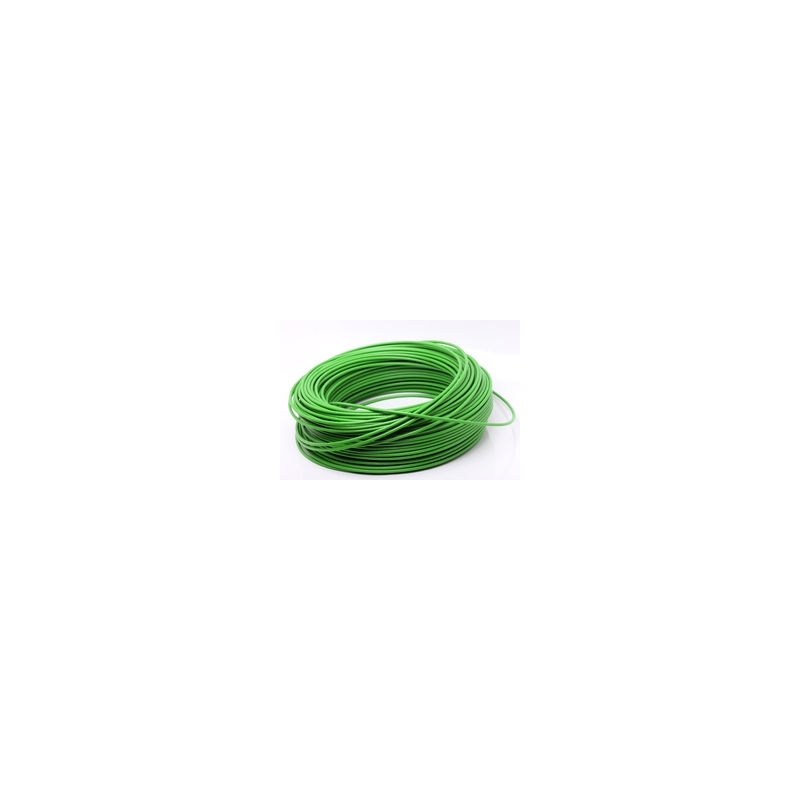

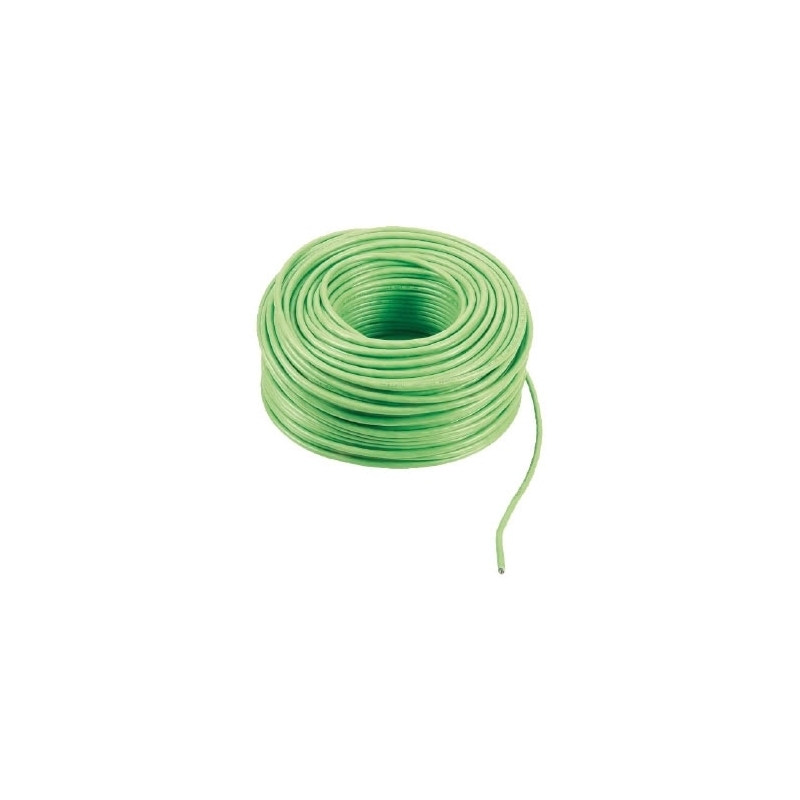

Art.732I (cavo con guaina esterna di colore verde)

• Cavo per collegamenti citofonici e videocitofonici per impianti Due Fili
• Guaina ed isolante in materiale termoplastico atossico LSZH composto da 2 conduttori twistati da 1mm2, in matassa da 100 e 500 m
• Conforme alla normativa CEI EN 60332-3-25 CE CEI EN 50267-2-1/2

(L'utilizzo della guaina di tipo LSZH è obbligatorio per la realizzazione di impianti in locali in cui la normativa richiede bassissima emissione di fumi e zero emissione di alogeni in caso di incendio.)

Impiego
Adatto alla posa interna fissa su muratura e strutture metalliche, tramite passaggio su passerelle, canalette o tubazioni, dove previsto dalla normativa vigente sui locali con grado di affollamento.
Adatto alla posa interrata in tubazione asciutta o con capacità di drenaggio (tempo massimo di permanenza in ambiente bagnato: 24 ore).
Il cavo NON può essere interrato direttamente.
Si raccomanda durante la posa di mantenere una distanza minima dai cavi di energia di almeno 0,3 m.

Caratteristiche

• Indicatore di misura con progressione metrica stampato sulla guaina
• Tensione di esercizio ≤ 50Vcc - 75Vac
• Diametro esterno 7,6 mm
• Temperatura di esercizio - 25°C / + 70°C
• Temperatura di corto circuito 160°C
• Grado di isolamento 600/1000 V
• Attenuazione ≤ 5 dB a 10 MHz (dato relativo a 100m di cavo)
• Resistenza elettrica 19,5 Ohm/Km
• Non propagante alogeni in caso di incendio
• Bassa emissione di fumi in caso di incendio
• Raggio di curvatura 6 volte il diametro nominale
• Non propagante incendio
• Trazione massima 50N/mm2

Specifiche articoli:

• art. 732I/100: fornito in matassa da 100 m,
• art. 732I/500: fornito in matassa da 500 m,

• EVENTUALE BOBINA IN LEGNO, DA CONTEGGIARE ALL’ATTO DELLA CONFERMA D’ORDINE. (OVVIAMENTE IN BASE AL METRAGGIO DESIDERATO!)
