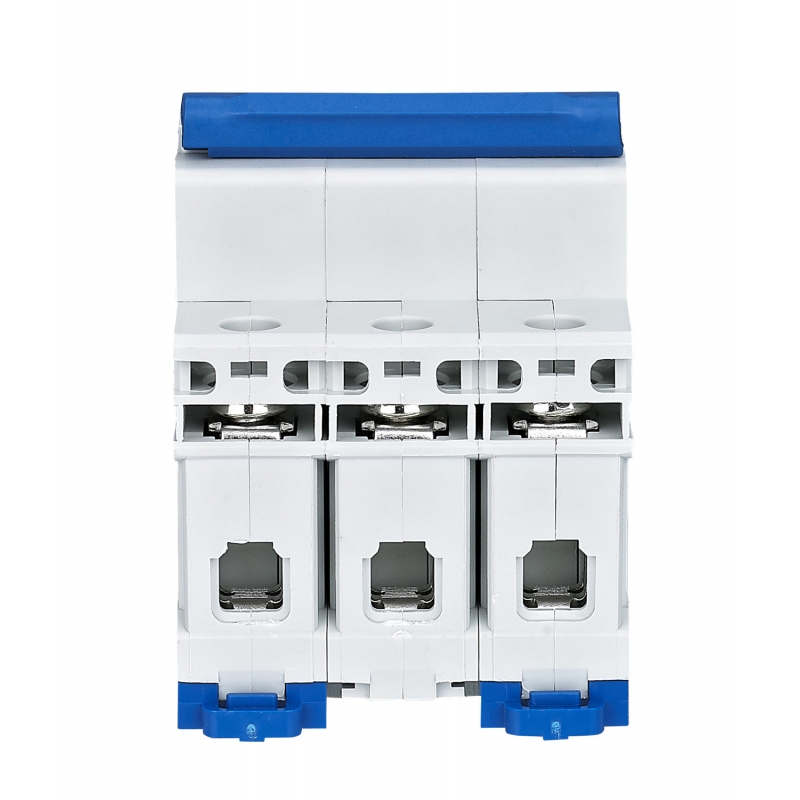

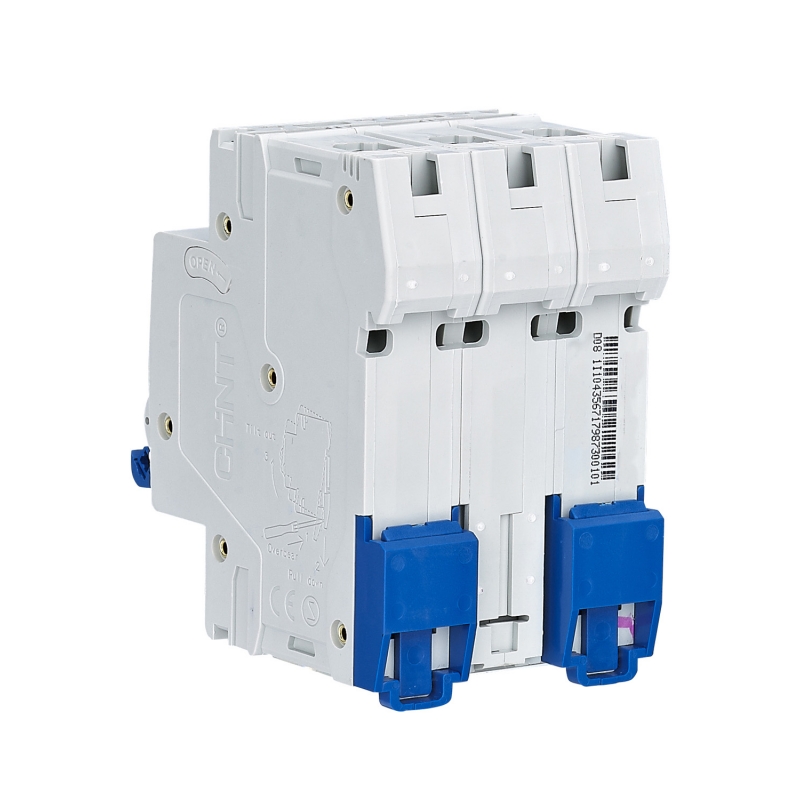

chint 180352 nb1 63 c10 3p 10a curva c 6ka interruttore magnetotermico tripolare

DESCRIZIONE TECNICA

Interruttore magnetotermico CHINT codice 180352 della serie NB1 63, modello NB1 63 C10 3P 6, con corrente nominale di 10 A, 3 poli, curva di intervento C e potere di interruzione nominale di 6 kA

Il dispositivo è progettato per la protezione degli impianti elettrici contro sovraccarichi e cortocircuiti e per l'isolamento del circuito. È indicato per sistemi di distribuzione terminale in ambito civile, commerciale e industriale

Serie NB1 63
Codice CHINT 180352
Modello NB1 63 C10 3P 6
Numero di poli 3P
Corrente nominale In 10 A
Curva di intervento C
Tensione nominale Ue 400 V AC
Frequenza nominale 50 60 Hz
Tensione di isolamento Ui 500 V
Tensione di impulso Uimp 4 kV
Potere di interruzione nominale Icn 6 kA
Potere di interruzione di servizio Ics 6 kA
Classe di limitazione 3
Numero moduli DIN 3
Larghezza 54 mm
Norma di riferimento IEC EN 60898 1
Montaggio su guida DIN

La curva C è indicata per la protezione di circuiti con correnti di spunto moderate. Il magnetotermico può essere utilizzato per linee di distribuzione, prese, illuminazione e altre utenze elettriche compatibili con una protezione da 10 A

Il dispositivo appartiene alla gamma CHINT NB1 63, progettata per applicazioni a bassa tensione con correnti nominali fino a 63 A. La serie è disponibile con curve B, C e D e diverse configurazioni di poli, permettendo di scegliere la protezione più adatta alle caratteristiche del circuito
