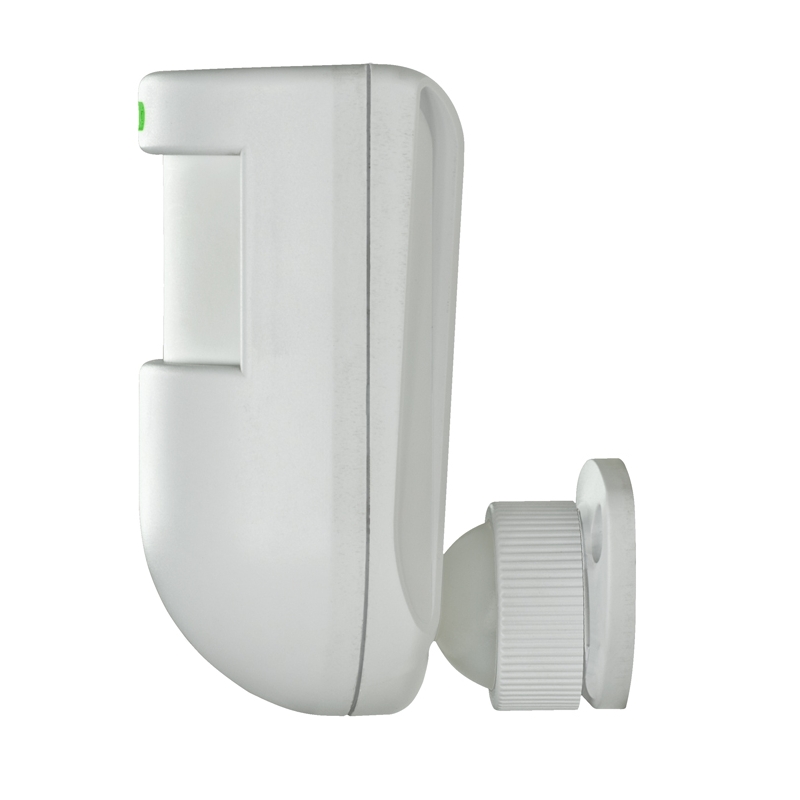

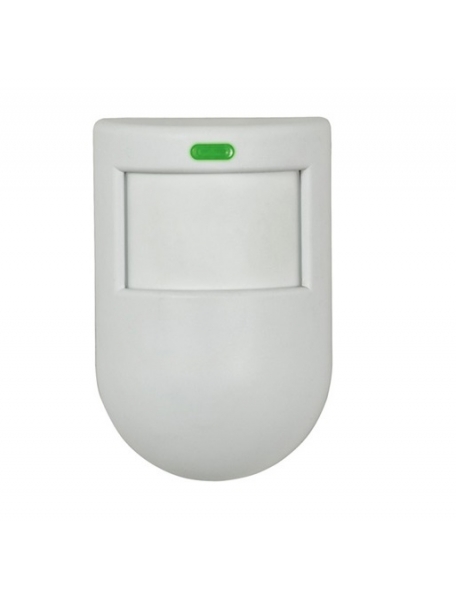

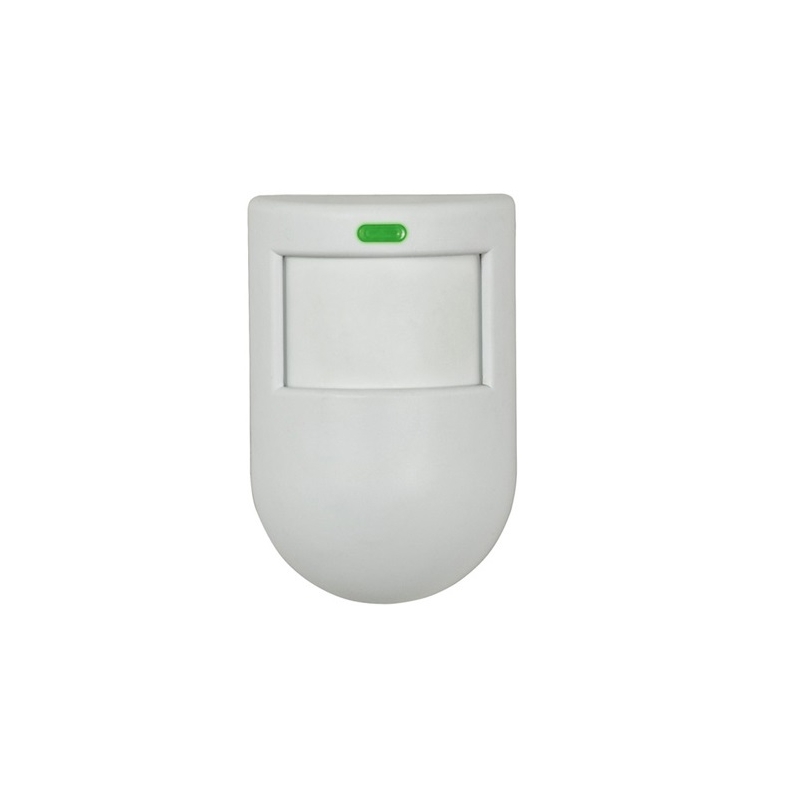

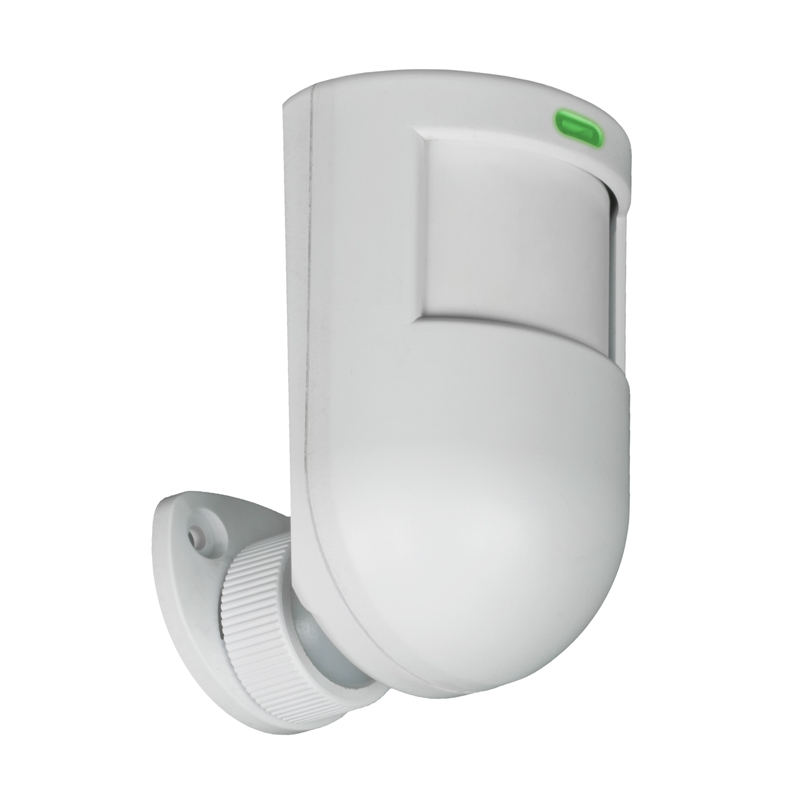

RILEVATORE DOPPIA TECNOLOGIA PER ANTIFURTO HILTRON DG12

---

• Serie Hiltron

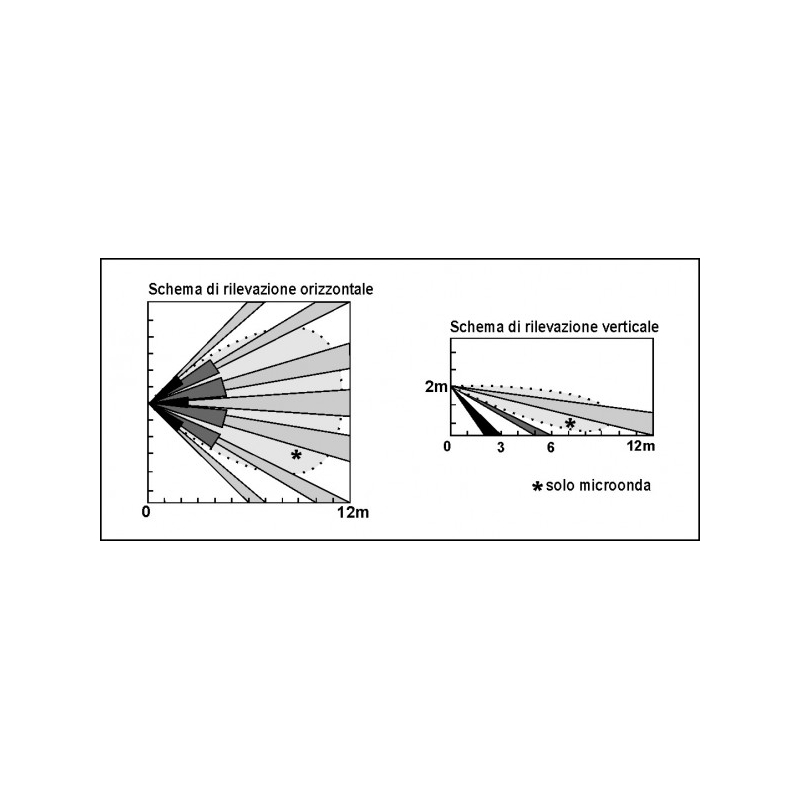

• Fasci della lente 23 (su 3 livelli orizzontali)
• Angolo di copertura frontale (PIR) H: 120°; V: 60°
• Angolo di copertura frontale microonda H: 80°; V: 32°
• LED di segnalazione
• Uscita relè a stato solido NC 100mA, 50Vcc max
• Tempo stabilizzazione iniziale 30”
• Grado di sicurezza: 1
• Classe ambientale: 2
• Dimensioni (LxAxP) 59x99x60mm
• Conforme norme CEI EN 50131-1



FUNZIONAMENTO: Il DG12 funziona in “doppia tecnologia”, ciò significa che solo se entrambe le tecnologie (Infrarosso e Microonda) rivelano una intrusione vera e propria viene dato l’allarme. Ciò permette di evitare i falsi allarmi dovuti all’attivazione del solo sensore ad infrarossi (a volte causato ad es. dai raggi del sole) o del solo sensore a microonde (a volte causato ad es. da oggetti in movimento).

ANTIMASCHERAMENTO: Il DG12 in caso di prolungato allarme di una delle due tecnologie, ed in mancanza di rilevazione dell’altra, attiva uno stato di allarme continuo, segnalato dal  LED rosso lampeggiante  ed il contatto di zona aperto, stato che permane finché entrambe le tecnologie non riprendo a funzionare correttamente. In questo modo, se si maschera ad esempio, il sensore infrarosso isolandolo   termicamente, ma si continua ad allarmare ripetutamente il sensore a microonda, il rivelatore si pone in uno stato di allarme continuo che fa scattare l’allarme della centrale antifurto.

ANTIMANOMISSIONE: Se il DG12 rivela una presenza molto prossima al rivelatore (circa 40cm) si pone in uno stato di allarme continuo, segnalato dal lampeggio del LED rosso e l’apertura del contatto di zona. Anche in questo caso, se dopo alcuni secondi, entrambe le tecnologie riprendono a rilevare presenze a distanza maggiore, e quindi risultano normalmente operanti, il rilevatore riprende il suo normale funzionamento.

• Rimuovere il circuito elettronico dal contenitore, facendo leva lateralmente con un attrezzo ed agganciare lo snodo alla base del contenitore dopo averlo fatto passare attraverso l’anello di fissaggio.
• Utilizzare la prolunga per lo snodo in caso di montaggio a soffitto.
• Coprire il foro non utilizzato sulla base del con il tappetto in dotazione.
• Fissare la base dello snodo su una superficie liscia e piana e non soggetta a vibrazioni, coprendo il foro per il passaggio dei cavi elettrici per il collegamento alla centrale, utilizzando i tasselli in dotazione.
• Passare i cavi elettrici attraverso il foro dello snodo ed agganciare l’anello di fissaggio alla base.
• Una volta installato ed orientato nella posizione desiderata, sarà possibile bloccare il rilevatore ruotando a fondo l’anello di bloccaggio.
• Riposizionare il circuito sulla base del contenitore e provvedere ai collegamenti elettrici.
• E’ possibile montare il rilevatore ad angolo (in questo caso non utilizzare lo snodo, ma praticare due fori sul contenitore per il fissaggio sui lati.
• Non orientare il rivelatore verso oggetti che potrebbero produrre rapidi sbalzi di temperatura come termosifoni, radiatori elettrici, condizionatori d'aria, fiamme libere, etc.
• Evitare anche l'installazione in prossimità di essi.
• Non oscurare parzialmente o completamente il campo di visione del rivelatore.
