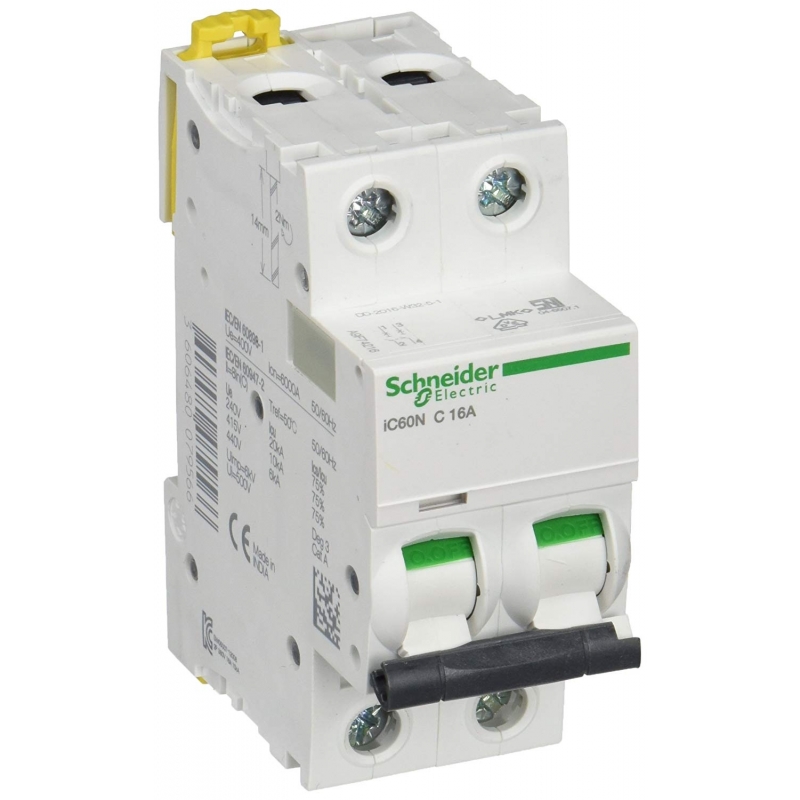

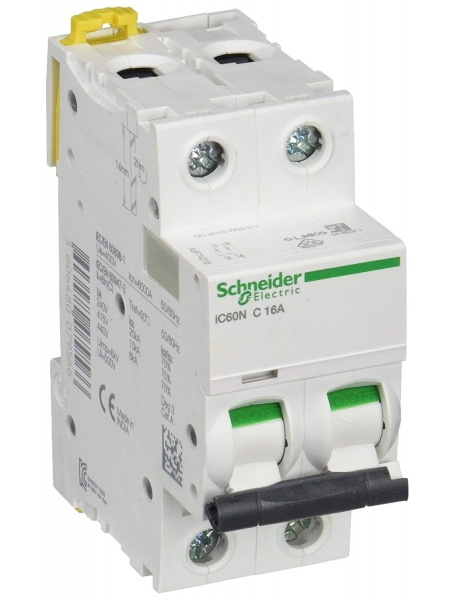

schneider magnetotermico 2 poli 16 a 6ka curva c ic60n 2 moduli schneider a9f74216

Caratteristiche principali: Applicazione di interruttore: Distribuzione Gamma: Acti 9 Prodotto o componente: Breaker Nome del prodotto: IC60 Dispositivo nome breve: iC60N Descrizione di poli: 2P Numero di poli protetti: 2 In corrente nominale: 16 A Tipo di rete: AC / DC Tecnologia otturatore: magnetotermico Curva di intervento: C potere di interruzione: 50 kA Icu secondo IEC 60947-2 - 220 ... 240 V AC 50/60 Hz / 50 kA Icu secondo IEC 60947-2 - 380 ... 415 V AC 50/60 Hz / 6000 A ICN secondo EN 60898-1 - 400 V AC 50/60 Hz / 50 kA Icu secondo EN 60947-2 - 220 ... 240 V AC 50/60 Hz / 50 kA Icu secondo EN 60947-2 - 380. ..415 VAC 50/60 Hz / 6000 a Icn secondo IEC 60898-1 - 400 V AC 50/60 Hz / 25 kA Icu secondo EN 60947-2 - 440 V AC 50/60 Hz / 25 kA Icu conformemente IEC 60947-2 - 440 V AC 50/60 Hz / 50 kA Icu secondo IEC 60947-2 - 12 ... 133 V AC 50/60 Hz / 50 kA Icu secondo EN 60947-2 - 12 ... 133 V AC 50/60 Hz / 10 kA Icu secondo EN 60947-2 - 72 ... 125 VCC / 10 kA Icu secondo IEC 60947-2 - 72 ... 125 V DC Categoria di lavoro: In conformità alla norma EN 60947-2 / A secondo IEC 60947-2 Idoneità per l'isolamento Sì secondo EN 60947-2 / IEC 60947-2 Sì sotto / Sì per EN 60898-1 / IEC 60898-1 Sì sensi Caratteristiche aggiuntive: frequenza di rete: 50/60 Hz intervento magnetico massimo: 8 x In +/- 20% [Ics] assegnato al servizio cortocircuito ultime: Un Icu 6000 x 100% secondo EN 60898-1 - 400 V AC 50/60 Hz / 50% x 100 kA Icu secondo EN 60947-2 - 220. ..240 V AC 50/60 Hz / 50% x 100 kA Icu secondo IEC 60947-2 - 220 ... 240 V AC 50/60 Hz / 50% x 100 kA Icu secondo EN 60947-2 - 380. ..415 V AC 50/60 Hz / 25% x 100 kA Icu secondo EN 60947-2 - 440 V AC 50/60 Hz / 50% x 100 kA Icu secondo IEC 60947-2 - 380 ... 415 V AC 50/60 Hz / 25% x 100 kA Icu secondo IEC 60947-2 - 440 V AC 50/60 Hz / 50% x 100 kA Icu secondo IEC 60947-2 - 12 ... 133 V AC 50/60 Hz / 50 kA x 100% Icu secondo EN 60947-2 - 12 ... 133 V AC 50/60 Hz / a Icu 6000 x 100% a IEC 60898-1 - 400 V AC 50/60 Hz / 10 kA 100% x Icu secondo IEC 60947-2 - 72 ... 125 V DC / 100% x 10 kA Icu secondo EN 60947-2 - 72 ... 125 V DC limitando classe 3 secondo EN 60898-1 / 3 secondo IEC 60898-1 [Ui] tensione nominale di isolamento 500 V AC 50/60 Hz secondo IEC 60947-2 / 500 V AC 50/60 Hz secondo EN 60947-2 [Uimp] resistenza all'urto tensione assignéede: 6 kV secondo EN 60947-2 / 6 kV secondo IEC 60947-2 apertura obbligata: Sì Tipo di controllo: Per il pin Segnalazione locale: indicatore di trigger Modalità di installazione: Fixed Staffa di montaggio: su guida DIN distribuzione compatibilità blocco sbarre pettine: Si alto o in basso 9 mm: 4 Altezza: 85mm Larghezza: 36 mm Profondità: 78,5 mm Peso del prodotto: 0.25 kg Colore: Bianco Durata meccanica: 20000 ciclo Vita elettrica: 10000 ciclo Connection Mode: Terminale normale, filo rigido superiore o inferiore (s) 1 ... 25 mm² / terminale semplice filo, alta o bassa flessibile (s) 1 ... 16 mm² Lunghezza di spellatura del figlio: 14 mm verso l'alto o verso il basso Coppia di serraggio: 2 alto o in basso Nm Protezione differenziale: blocco separato
