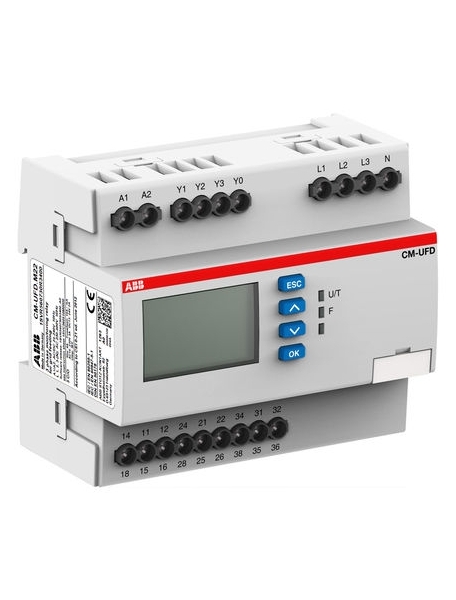

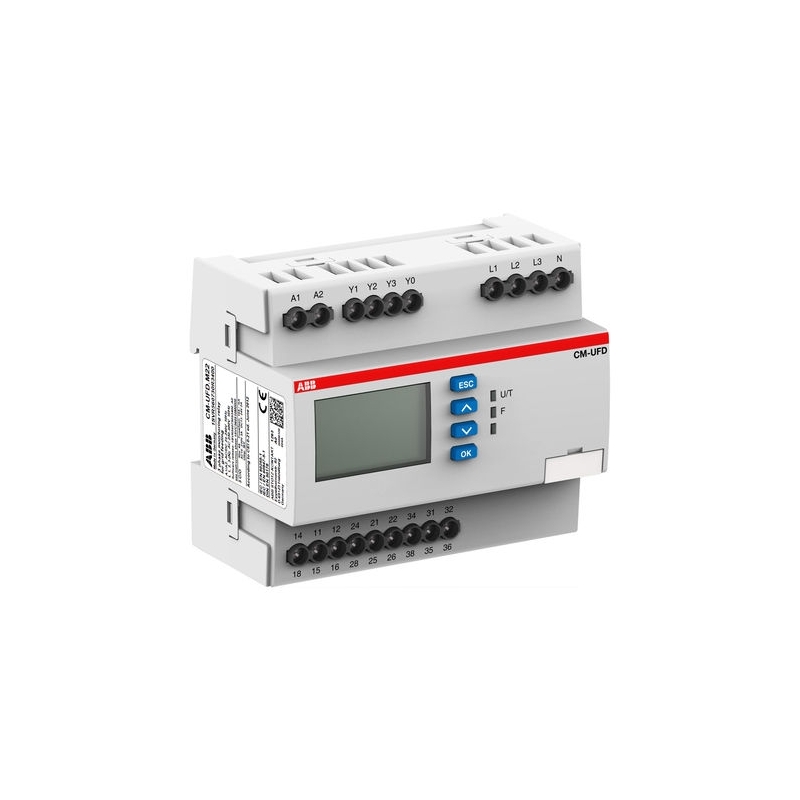

interfaccia abb per impianti fotovoltaici cmufdm22 rele' interfaccia cei 0 21mod bus ABB CMUFDM22M

CARATTERISTICHE GENERALI:

Relè di protezione di interfaccia SPI, multifunzione, per la connesione in rete. Monitoraggio di sovra e sotto tensione.

Tipo di sistema: Three-phase with/without neutral / Single-phase

Intervallo di misura: 0 ... 540 V AC

Tensione nominale di alimentazione di controllo (Us): 24 ... 240 V AC/DC

Uscita: 3 C/O (SPDT) Contacts

Tipo di morsetto: Screw Terminals

Corrente nominale di funzionamento AC-12 (Ie): (230 V) 4 A

Corrente nominale di funzionamento AC-15 (Ie): (230 V) 3 A

Corrente nominale di funzionamento DC-12 (Ie): (24 V) 4 A

Corrente nominale di funzionamento DC-13 (Ie): (24 V) 2 A

Capacità di commutazione minima: 24 V/ 10 mA

Grado di protezione: Abitazione IP20/ Terminali IP20

Grado di inquinamento: 3

Dispositivi di protezione da cortocircuito: Circuito di Uscita NC - Fusibili Tipo F 10 A / Circuito di Uscita NO - Fusibili Tipo F 10 A

Durata elettrica: AC-12 50000 ciclo (i)

Durata meccanica: Nr. Operations 30000000 ciclo (i)

Capacità di connessione: Flexible with Ferrule 1x 0.25 ... 4.0 mm² / Flexible with Ferrule 2x 0.25 ... 0.75 mm² / Flexible with Insulated Ferrule 1x 0.25 ... 4.0 mm² / Flexible with Insulated Ferrule 2x 0.25 ... 0.75 mm²

Flessibile 1x 0.2 ... 4.0 mm² / Flessibile 2x 0.2 ... 1.5 mm²

Rigid 1x 0.2 ... 6.0 mm² / Rigid 2x 0.2 ... 1.5 mm²

Coppia di serraggio: 0.5 ... 0.6 N·m

Posizione di montaggio: Qualunque

Montaggio su barra DIN: TH35-7.5 (35 x 7.5 mm Barra di Montaggio) secondo IEC 60715 / TH35-15 (35 x 15 mm Barra di Montaggio) secondo IEC 60715

Larghezza prodotto: 108 mm

Altezza prodotto: 90 mm

Profondità prodotto: 67 mm

Peso netto prodotto: 0.304 kg

Norme di riferimento: CEI 0-21 / IEC/EN 63000 / IEC/EN 60255-26 / IEC/EN 60255-27 / IEC/EN 61000-6-3

Temperatura ambiente: In funzione -20 ... +60 °C / In magazzino -25 ... +50 °C

SCHEMA ELETTRICO
